De DJI O4 Ground Station is ontworpen om zwakke dekking, fysieke obstakels en complexe elektromagnetische omgevingen te overwinnen. De krachtige radiofrequentie-eenheid verbetert de signaalpenetratie en ontvangergevoeligheid, waardoor operators een stabiele communicatieverbinding kunnen behouden in stedelijke gebieden, valleien, industriële locaties en andere uitdagende omgevingen.
Het systeem maakt gebruik van een combinatie van 12 interne en externe antennes met horizontale en verticale polarisatie. Dit zorgt voor omnidirectionele dekking met hoge versterking en stelt het station in staat de communicatie te behouden, ongeacht de relatieve positie van het luchtvaartuig.
In combinatie met compatibele DJI Enterprise-luchtvaartuigen kan het station de videotransmissie uitbreiden over grote operationele gebieden. De transmissieafstand is afhankelijk van het luchtvaartuig, de bedrijfsmodus, de regionale radiostandaard, omgevingsinterferentie en de omstandigheden van de installatie.
Automatische selectie van meerdere frequentiebanden
De DJI O4 Ground Station kan automatisch schakelen tussen ondersteunde frequentiebanden om interferentie te vermijden en een stabiele videostream te behouden. Afhankelijk van het aangesloten luchtvaartuig en de regionale beschikbaarheid kan het systeem werken op sub-2 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz en andere ondersteunde frequentiebanden.
Gebruik van meerdere frequentiebanden is vooral nuttig in drukke stedelijke omgevingen waar de lokale radiofrequentieomstandigheden tijdens een missie kunnen veranderen.
Gateway Mode voor netwerkverbonden operaties
In Gateway Mode maakt de DJI O4 Ground Station rechtstreeks verbinding met DJI FlightHub 2 via Ethernet of een optionele DJI Cellular Dongle 2.
Hierdoor kan het station onafhankelijk van DJI Dock 3 worden geïnstalleerd en worden geplaatst op een locatie waar extra communicatiedekking nodig is. Operators kunnen FlightHub 2 gebruiken om livevideo te bekijken, operaties te monitoren en compatibele luchtvaartuigen op afstand te besturen via de Virtual Cockpit.
Na voltooide vluchten kan FlightHub 2 een Signal Map genereren die gebieden met zwakkere communicatiedekking markeert. Deze informatie kan teams helpen effectievere locaties voor de plaatsing van grondstations te bepalen.
Relay Mode voor offline dekking
Met Relay Mode kan de DJI O4 Ground Station functioneren zonder internetverbinding.
Het station kan worden geïnstalleerd op een verhoogde, onbelemmerde locatie om communicatie door te geven tussen een compatibel luchtvaartuig en de afstandsbediening of DJI Dock 3. Hierdoor is Relay Mode geschikt voor valleien, bergachtige gebieden, dichtbebouwde stedelijke omgevingen en locaties waar netwerkconnectiviteit niet beschikbaar of onbetrouwbaar is.
Compatibele docks en afstandsbedieningen binnen bereik kunnen na elkaar verbinding maken met het station, waardoor één grondstation op verschillende momenten verschillende luchtvaartuigoperaties kan ondersteunen.
Geïntegreerde zeer nauwkeurige GNSS en RTK
De geïntegreerde GNSS-ontvanger met hoge versterking ondersteunt vijf satellietnavigatiesystemen en 19 frequenties.
Na positiekalibratie kan het grondstation RTK-referentiegegevens leveren aan aangesloten luchtvaartuigen in zowel Gateway Mode als Relay Mode. Onder geschikte omstandigheden en met een geschikte Network RTK-service ondersteunt het systeem positioneringsnauwkeurigheid op centimeterniveau.
Dit verbetert de positioneringsbetrouwbaarheid voor geautomatiseerde operaties, mappingmissies, inspectieroutes en andere toepassingen waarbij nauwkeurige vliegroutes vereist zijn.
Gebouwd voor permanente buiteninstallatie
De DJI O4 Ground Station heeft een IP67-classificatie voor bescherming tegen binnendringing en een IK07-classificatie voor slagvastheid. Bij correcte installatie is het beschermd tegen stof, water en normale invloeden van buitenaf.
Afhankelijk van de aangesloten PoE-voeding kan het station functioneren bij temperaturen van -40°C tot 55°C. Het bevat ook componenten voor overspannings- en bliksembeveiliging die zijn ontworpen om te voldoen aan de vereisten van EN/IEC 61643-21 categorie C wanneer het station correct is geaard.
Het ventilatorloze passieve koelsysteem vermindert de onderhoudsbehoefte, terwijl een automatisch herstelmechanisme ervoor zorgt dat het station opnieuw kan opstarten na stroomonderbrekingen of bepaalde softwareproblemen.
Geïntegreerde back-upbatterij
Dankzij de ingebouwde back-upbatterij kan het station tijdelijk blijven functioneren wanneer de primaire PoE-voeding wordt onderbroken.
Geschatte gebruiksduur op back-upvoeding:
Ongeveer 45 minuten in Gateway Mode
Ongeveer 30 minuten in Relay Mode
Wanneer een compatibele PoE-voeding wordt hersteld, ondersteunt het station automatisch ontwaken en opnieuw opstarten.
Slim energiezuinig gebruik
In Gateway Mode kan het station automatisch naar een energiezuinige status overschakelen wanneer er geen luchtvaartuig is verbonden. Het energieverbruik kan worden verlaagd tot ongeveer 7 W, exclusief verliezen van de externe voeding.
Hierdoor is het systeem geschikt voor langdurige installaties en afgelegen locaties die worden gevoed via DJI Power-zonne-energiesystemen of compatibele fotovoltaïsche systemen van derden.
Integratie met IP-camera’s en systemen van derden
De DJI O4 Ground Station kan maximaal vier compatibele IP-camera’s integreren via ONVIF- of GB/T 28181-protocollen.
Camerabeelden kunnen in DJI FlightHub 2 naast droneoperaties worden weergegeven, waardoor operators een completer overzicht van de locatie krijgen. Ondersteunde functies kunnen livevideo, PTZ-camerabediening en compatibele camerameldingen omvatten.
Voor aangepaste enterprise-oplossingen ondersteunt het station ESDK 2.0, DJI Cloud API en MQTT-gebaseerde integratie. Apparaten van derden, zoals Remote ID-ontvangers en ADS-B-ontvangers, kunnen eveneens worden geïntegreerd in ondersteunde implementaties.
Einzelpunktgenauigkeit (nicht kalibriert):
Horizontal: 1,5 m (RMS)
Vertikal: 3,0 m (RMS)Satellitenbasierte Differenzgenauigkeit:
Konvergenzzeit: 20 min
Horizontal: 30 cm (RMS)
Vertikal: 40 cm (RMS)Netzwerk-RTK-Kalibrierung**:
Horizontal: 1,0 cm (RMS) + 1 ppm
Vertikal: 3,0 cm (RMS) + 1 ppm
* Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen erreicht, mit freier Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität sowie ohne elektromagnetische Störungen oder Mehrwegeffekte.
** Die Genauigkeit der Kalibrierungskoordinaten der Basisstation hängt von verschiedenen Faktoren ab. Für Vermessungen, hochpräzise Flugrouten usw. wird empfohlen, die Kalibrierung während Zeiten geringer ionosphärischer Aktivität durchzuführen, in offenen, ungehindert einsehbaren Umgebungen ohne elektromagnetische Störungen oder Mehrwegeffekte sowie unter Verwendung eines Network-RTK-Mountpoints, der vier oder mehr Satellitensysteme unterstützt.
Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen entnehmen Sie bitte den lokalen Gesetzen und Vorschriften.
Max. Übertragungsreichweite* (frei von Hindernissen und Störungen)
IC
1. Zwischen Matrice 400** und O4 Ground Station: 40 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 30 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)SRRC
1. Zwischen Matrice 400** und O4 Ground Station: 25 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)CE
1. Zwischen Matrice 400** und O4 Ground Station: 25 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 300 m; maximal 1 km (frei von Hindernissen und Störungen)
* Gemessen in einer Außenumgebung ohne Hindernisse oder Störungen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Bitte beachten Sie während des Fluges stets die Hinweise zur Rückkehrfunktion in der App.
** Die DJI Matrice 400 wird von der DJI O4 Ground Station nur im Relais-Modus unterstützt.
*** „Andere Fluggeräte“ bezieht sich im Gateway-Modus auf die Matrice 4D/4TD (mit Dock 3) und im Relais-Modus auf die Matrice 4E, die Matrice 4T, die Matrice 4D/4TD (mit Dock 3), die Matrice 4D/4TD (mit Dock 3, DJI RC Plus 2 Enterprise) und die FlyCart 100.
**** DJI O4 Ground Station sollte an einem höher gelegenen, ungehinderten Standort aufgestellt werden, um eine klare Kommunikation zwischen Fernsteuerung/Dock 3 und dem Fluggerät zu gewährleisten.
Max. Übertragungsreichweite (ohne Hindernisse, mit Störungen)
Starke Störungen (dichte Bebauung, Wohngebiete usw.): ca. 1,8 bis 6 km
Mittlere Störungen (Vororte, Stadtparks usw.): ca. 6 bis 18 km
Geringe Störungen (offene Flächen, abgelegene Gebiete usw.): ca. 18 bis 40 km
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit freier Sicht und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
Max. Übertragungsreichweite (mit Hindernissen, mit Störungen)
Geringe Störungen und durch Gebäude behindert: ca. 0 bis 0,5 km
Geringe Störungen und durch Bäume behindert: ca. 0,5 bis 3 km
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit Hindernissen und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
Die Antenne verwendet einen standardmäßigen SMA-Stecker mit umgekehrter Polarität.
Netzwerkzugang
Ethernet-Zugriff: Adaptiver Ethernet-Port; erfordert ≥ 100 MBit/s Bandbreite und ≤ 100 ms Latenz*
4G-Zugriff: Erfordert DJI Mobilfunk-Dongle 2**
* Wenn diese Anforderungen nicht erfüllt werden, kann das Gerät offline gehen oder es kann zu Videostörungen kommen.
** Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Cat 6 oder höher, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel; maximale Länge 100 m; Außendurchmesser 5,5 bis 6,5 mm
Leistungsaufnahme*
Gateway-Modus:
1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W
2. Typische Leistungsaufnahme (ohne Heizung): 17,1 W
3. Energiesparmodus: 7 W**Relais-Modus:
1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W
2. Typische Leistungsaufnahme (ohne Heizung):
– Mit DJI Dock 3 / DJI Matrice 4 Serie: 31,7 W
– Mit DJI Matrice 400: 37,9 W
3. Leistungsaufnahme (ohne verbundenes Fluggerät):
– Mit DJI Dock 3 / DJI Matrice 4 Serie: 29,7 W
– Mit DJI Matrice 400: 30,6 W
* Gemessen in einer kontrollierten Testumgebung und nur als Richtwert zu verwenden. Die tatsächliche Leistungsaufnahme kann unter Berücksichtigung von Verlusten im Netzteil höher sein.
** Der Energiesparmodus wird bei Temperaturen von -40 °C bis -20 °C nicht empfohlen.
Unterstützte Stromversorgung
1. DJI Dock 3 PoE-Ausgangsport
2. Drittanbieter-PoE-Netzteile:
IEEE 802.3bt Typ 4 (PoE++): 52 V bis 57 V Ausgangsspannung, max. 99,9 W pro Port; Betriebstemperaturbereich -40 °C bis 55 °C
IEEE 802.3bt Typ 3 (PoE++): 50 V bis 57 V Ausgangsspannung, max. 60 W pro Port; Betriebstemperaturbereich -30 °C bis 55 °C
IEEE 802.3at Typ 2 (PoE+): 50 V bis 57 V Ausgangsspannung, max. 30 W pro Port; Betriebstemperaturbereich -20 °C bis 55 °C
Nicht standardmäßige PoE- oder Typ-1-Netzteile werden nicht unterstützt; das Gerät zeigt eine dauerhaft rote Status-LED an, wenn ein nicht unterstütztes Netzteil angeschlossen ist.
Typ 2 unterstützt nur den Gateway-Modus.
Backup-Akku
LiPo
Kapazität: 3250 mAh
Energie: 23,4 Wh
Betriebszeit des Backup-Akkus (bei Raumtemperatur)
Der Akku-Schutzmodus ist standardmäßig aktiviert, wenn die Stromversorgung über PoE erfolgt. Im Falle eines plötzlichen Stromausfalls beträgt die geschätzte Laufzeit:
Gateway-Modus: ca. 45 min
Relais-Modus: ca. 30 min
Akku-Schutzmodus: Bei Stromversorgung über PoE hält das System die Akkuspannung zwischen 7,0 V und 7,4 V. Wenn die Akkuspannung beim Einsetzen 7,5 V überschreitet, entlädt das System den Akku zunächst auf den sicheren Schwellenwert, bevor es in den Schutzmodus wechselt; der Akku wird nicht auf volle Kapazität geladen.
Die Entladeleistung des Akkus kann bei niedrigen Temperaturen abnehmen, wodurch sich die tatsächliche Betriebszeit reduziert.
Aufladen des Backup-Akkus
Unterstützt 9-V- oder 12-V-PD-Laden. Vor dem Einsatz wird das DJI 65W Tragbare Ladegerät empfohlen. Bei vollständiger Ladung beträgt die geschätzte Laufzeit im Gateway-Modus ca. 2 Stunden.
Ladezeit (65-W-PD): ca. 2,5 Stunden
Das Laden mit einem 5-V-Ladegerät wird nur unterstützt, wenn das Gerät ausgeschaltet ist.
Das Laden wird nur unterstützt, wenn die Zelltemperatur des Akkus zwischen 0 °C und 55 °C liegt.
Getestete PoE-Netzteile
Besuchen Sie die <a style=”color: #1890ff;text-decoration: none; “href=”https://enterprise.dji.com/o4-ground-station/downloads”>Download-Seite</a> für die vollständige Kompatibilitätsliste.
Überspannungsschutz des Ethernet-Ports
WAN/LAN-Ports: Die Ethernet-Schnittstelle unterstützt einen Überspannungsschutz bis zu 10 kA (Gesamtentladestrom) und erfüllt die EN/IEC 61643-21 Kategorie C.
Die RJ45-Überspannungsschutzkapazität beträgt 1,5 kA (8/20 μs Wellenform) und erfüllt die Kategorie C gemäß EN/IEC 61643-21. Die Überspannungsschutzfähigkeit hängt von der Kapazität und Zuverlässigkeit der Erdung ab. Um das Risiko von Überspannungen zu minimieren, stellen Sie bitte sicher, dass die Erdung während der Installation ordnungsgemäß ausgeführt wird.
Betriebstemperatur
IEEE 802.3bt Typ 4 (PoE++): -40 °C bis 55 °C
IEEE 802.3bt Typ 3 (PoE++): -30 °C bis 55 °C
IEEE 802.3at Typ 2 (PoE+): -20 °C bis 55 °C
Die obere Grenze von 55 °C berücksichtigt die Sonneneinstrahlung. Bei -40 °C erfordert das Gerät eine windstille Umgebung; ein automatischer Neustart nach dem Herunterfahren wird bei windigen Bedingungen nicht unterstützt. Der Kaltstart mit Heizfunktion erfordert IEEE 802.3bt Typ 3 (PoE++) oder höher.
Nach Lagerung oder Betrieb bei extremen Temperaturen muss der interne Backup-Akku vor dem Laden auf eine Temperatur zwischen 0 °C und 45 °C zurückkehren.
PoE-Auto-Aktivierung
Bei Anschluss an ein PoE-Netzteil vom Typ 2 oder höher unterstützt das Gerät eine automatische Aktivierung beim Einstecken des Kabels oder bei Wiederherstellung der Stromversorgung.
Kaltwetter-Heizstart
In Umgebungen von -40 °C bis -20 °C kann das Gerät im Kaltwetter-Heizmodus über ein PoE-Netzteil mit 60 W oder mehr gestartet werden.
Erfordert eine PoE-Versorgung gemäß IEEE 802.3bt Typ 3 (PoE++) oder höher.
Höhe
6000 m
Schutzart
IP67
Bitte beachten Sie die Anforderungen gemäß der IP67-Schutzart. Gemessen in einer kontrollierten Umgebung. Die IP-Schutzart ist nicht dauerhaft gültig und kann sich aufgrund von Produktverschleiß verringern.
Beim Anschließen eines Ethernet-Kabels verwenden Sie den mitgelieferten Kabelverbinder (Wellrohr und Wellrohrstopfen). Das Kabel muss ein Cat-6- oder höherwertiges, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel mit einem Außendurchmesser von 5,5 bis 6,5 mm sein.
Stellen Sie sicher, dass alle Gummi-Portabdeckungen und der Kühlkörper des DJI Mobilfunk-Dongle 2 ordnungsgemäß installiert sind. Nicht verwendete WAN-/LAN-Portschrauben müssen vollständig festgezogen sein.
Stoßfestigkeitsbewertung
IK07
Abmessungen
170 × 170 × 352 mm (L × B × H)
Gewicht
2,68 kg
Befestigung
Montage mit Spreizdübel: φ6 × 70 mm
M6-Schraubmontage: 60 mm Lochabstand (Mitte zu Mitte)
Anwendungen
DJI Enterprise App (zur Verwendung mit Android-Smartphones für Bereitstellung und Inbetriebnahme)
Cloud-Plattform
FlightHub 2
FlightHub 2 On-Premises Version
FlightHub 2 FlightHub Sync
DJI Cloud API
Unterstützung externer Geräte
Unterstützt Kameras mit ONVIF- und GB/T 28181-Protokollen
Unterstützt bis zu 4 gleichzeitige 1080p-H.264-Videostreams
Offenes Ökosystem
ESDK 2.0

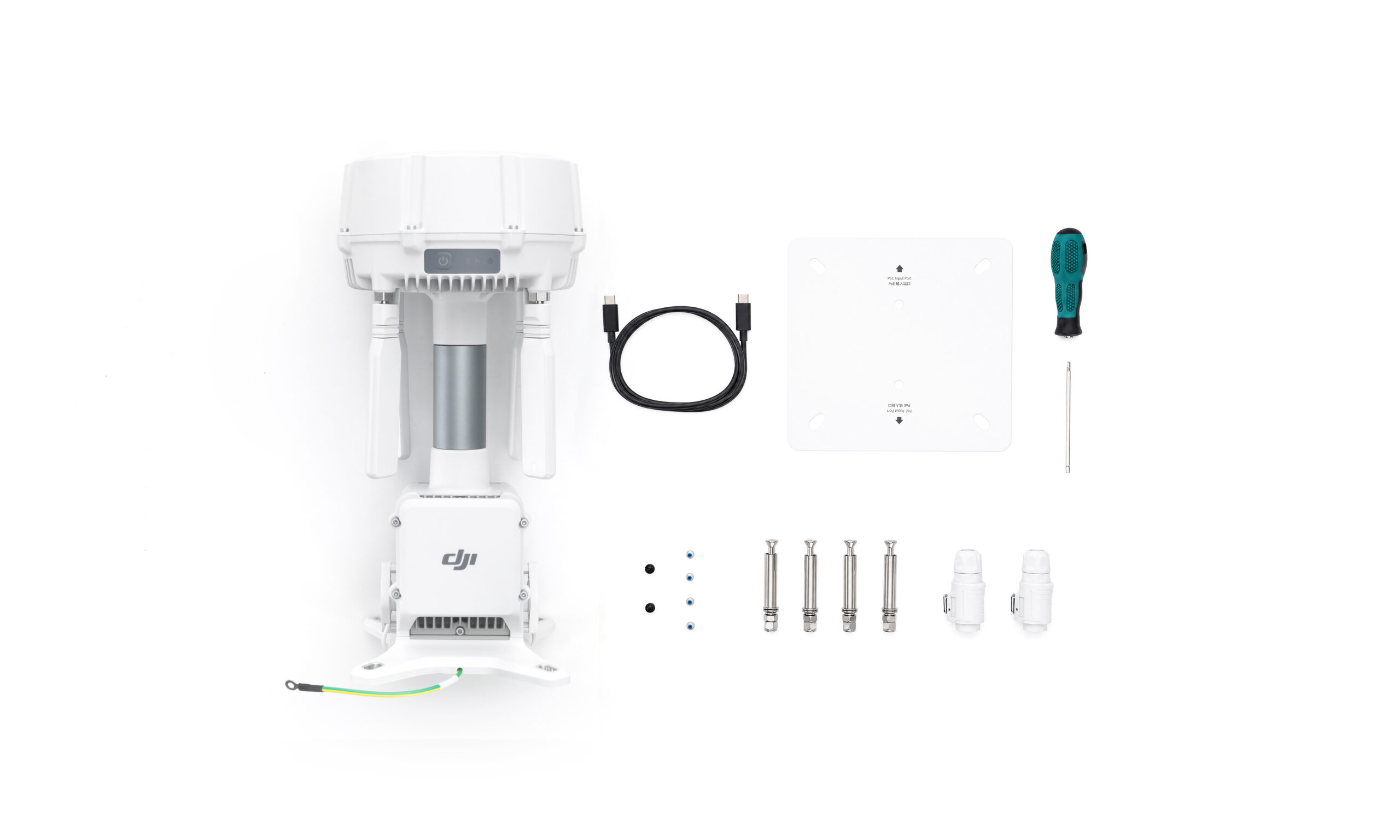

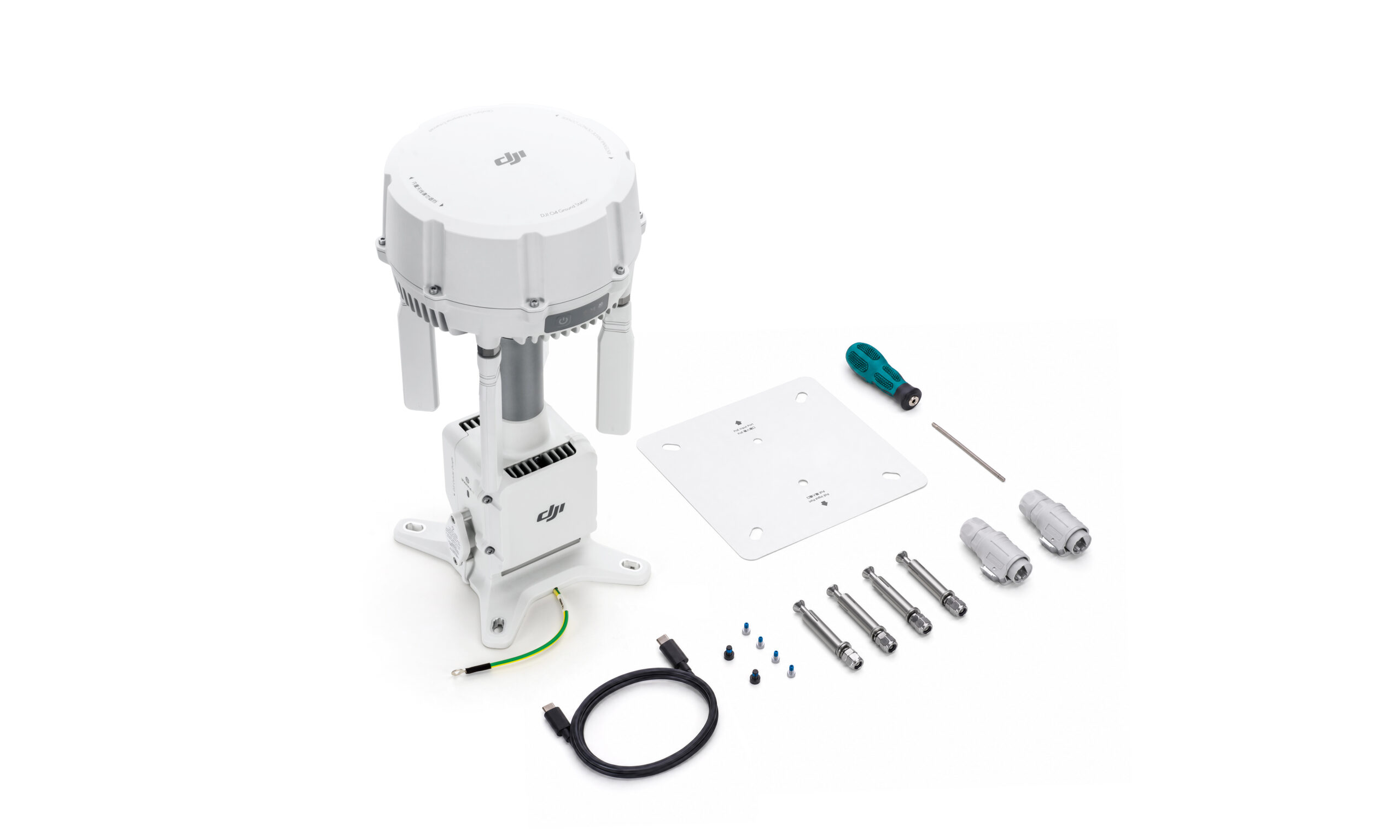

1x DJI O4 Ground Station
1x USB-C Cable
1x Cable Connector Set
DJI O4 Ground Station
Productfunctie
Waarvoor wordt de LAN-poort van het DJI O4 Ground Station gebruikt?
1. Voor het aansluiten van apparaten van derden die zijn ontwikkeld op basis van ESDK 2.0. 2. Voor het ontvangen van stroom via een PoE+-voeding (of hoger).
Waarvoor wordt de WAN-poort van het DJI O4 Ground Station gebruikt?
1. Voor het aansluiten van een netwerkswitch voor internettoegang. 2. Voor het ontvangen van stroom via een PoE+-voeding (of hoger).
Kan het DJI O4 Ground Station na een stroomuitval van de PoE-voeding blijven werken?
Ja. 1. Het DJI O4 Ground Station heeft een ingebouwde back-upaccu. Bij een stroomuitval kan het station ongeveer 45 minuten blijven werken in Gateway-modus en 30 minuten in Relay-modus. 2. Zodra de PoE-stroomvoorziening is hersteld, wordt het apparaat automatisch geactiveerd en opnieuw opgestart*.
* Wanneer het apparaat is aangesloten op een PoE-voeding van Type 2 of hoger, ondersteunt het automatisch activeren bij het aansluiten van de kabel of het herstellen van de stroomvoorziening.
Hoe wijzig ik de bedrijfsmodus van het DJI O4 Ground Station?
Er worden drie methoden ondersteund: 1. Druk drie keer achter elkaar op de aan-uitknop. 2. Sluit het station met een USB-C-naar-USB-C-kabel aan op een Android-telefoon en wijzig de modus via de DJI Enterprise-app. 3. Sluit het station aan op een pc en wijzig de modus met DJI Assistant 2 (Enterprise Series).
Ondersteunt het DJI O4 Ground Station de basisstation- en roverstationmodi van D-RTK 3?
Nee.
Welke GNSS-systemen en frequenties ondersteunt het DJI O4 Ground Station?
Welke stroombronnen zijn compatibel met het DJI O4 Ground Station?
1. DJI Dock 3 PoE-uitgangspoort 2. PoE-voedingen van derden: IEEE 802.3bt Type 4 (PoE++): uitgangsspanning 52 V tot 57 V, maximaal 99,9 W per poort; bedrijfstemperatuur -40° tot 55° C (-40° tot 131° F) IEEE 802.3bt Type 3 (PoE++): uitgangsspanning 50 V tot 57 V, maximaal 60 W per poort; bedrijfstemperatuur -30° tot 55° C (-22° tot 131° F) IEEE 802.3at Type 2 (PoE+): uitgangsspanning 50 V tot 57 V, maximaal 30 W per poort; bedrijfstemperatuur -20° tot 55° C (-4° tot 131° F)
Niet-standaard PoE-voedingen en voedingen van Type 1 worden niet ondersteund. Wanneer een niet-ondersteunde voeding wordt aangesloten, brandt het indicatielampje continu rood. Type 2 ondersteunt alleen de Gateway-modus.
Hoe voer ik een locatiebeoordeling en locatieselectie uit bij de installatie van het DJI O4 Ground Station?
1. Gateway-modus: Schakel de functie Signal Map in DJI FlightHub 2 in. Na een vlucht markeert Signal Map visueel de zones met zwakke dekking binnen het werkgebied. Dit kan als referentie worden gebruikt bij het kiezen van installatielocaties. 2. Relay-modus: U kunt de Matrice 4D Series-drone en de afstandsbediening gebruiken om op de beoogde relaislocatie een locatiebeoordeling en locatieselectie uit te voeren volgens de instructies in de DJI Pilot 2-app. Installeer het relaisstation vervolgens op basis van de resultaten van de locatieselectie.
Welke app wordt gebruikt voor de installatie van het DJI O4 Ground Station?
De installatie en ingebruikname worden uitgevoerd met de DJI Enterprise-app (hiervoor is een Android-telefoon vereist). Na de installatie kan de werking worden gevalideerd in DJI FlightHub 2 of op andere ondersteunde cloudplatforms*.
* Hieronder vallen de publieke cloud van DJI FlightHub 2, FlightHub 2 On-Premises, FlightHub 2 AIO en softwaresystemen van derden die zijn ontwikkeld via Cloud API of FlightHub Sync.
Welke frequenties ondersteunt de externe directionele OcuSync-antenne van het DJI O4 Ground Station? Kan deze worden vervangen door een antenne van derden?
De externe directionele antenne ondersteunt sub2G, 2,4 GHz, 5,2 GHz, 5,8 GHz en andere frequentiebanden*. De antenne gebruikt een standaard SMA-connector met omgekeerde polariteit. Als een antenne van derden nodig is, moet deze worden aangesloten met een compatibele standaard SMA-connector.
* Ondersteuning voor de sub2G-band en automatisch schakelen tussen meerdere banden is alleen beschikbaar wanneer het DJI O4 Ground Station wordt gebruikt met de Matrice 400. Deze functies zijn niet beschikbaar in bepaalde landen of regio’s. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
Hoe installeer en verwijder ik de externe directionele OcuSync-antennes van het DJI O4 Ground Station? Welk gereedschap is nodig en wat is het aanbevolen aanhaalmoment?
Gebruik een steeksleutel van 13 mm om de antennes te installeren en te verwijderen. Het wordt aanbevolen om deze vast te draaien met een aanhaalmoment van 15 kgf·cm (1,4 N·m).
Onder welke omstandigheden wordt de IP67-classificatie van het DJI O4 Ground Station bereikt?
1. Gebruik bij het aansluiten van een ethernetkabel de meegeleverde kabelconnector (geribbelde buis en plug voor de geribbelde buis). 2. De kabel moet een waterdichte, afgeschermde twisted-pair-buitenkabel van Cat 6 of hoger zijn, met een buitendiameter van 5,5 tot 6,5 mm. Het wordt aanbevolen om een druiplus te maken voordat de kabel de apparaatpoort binnengaat. Raadpleeg de gebruikershandleiding voor meer informatie. 3. Zorg ervoor dat alle rubberen poortafdekkingen en het koellichaam van de DJI Cellular Dongle 2 correct zijn geïnstalleerd. 4. De schroeven van ongebruikte WAN-/LAN-poorten moeten volledig zijn vastgedraaid.
Volg de vereisten in de instructies voor de IP67-beschermingsklasse. Gemeten in een gecontroleerde omgeving. De IP-classificatie is niet permanent en kan afnemen door slijtage van het product.
Moet ik apparaten opnieuw koppelen nadat de drone of dock is vervangen?
1. Gateway-modus: Na vervanging van DJI Dock 3 en de daaraan gekoppelde drone is opnieuw koppelen niet nodig. 2. Relay-modus: Na vervanging van de drone hoeft deze niet opnieuw aan het DJI O4 Ground Station te worden gekoppeld. Zodra de drone aan het dock is gekoppeld, maakt deze automatisch opnieuw verbinding met het grondstation. Na vervanging van het dock moet het DJI O4 Ground Station opnieuw aan het nieuwe dock worden gekoppeld. Dit kan ook via Remote Access door te zoeken naar DJI O4 Ground Stations in de buurt*, in plaats van de koppelingsknop te gebruiken.
* DJI Dock 3, de drone en de afstandsbediening moeten allemaal zijn bijgewerkt naar firmwareversie V13.01.00.04 of hoger en via Remote Access zijn gekoppeld.
Wat is het verschil tussen het DJI O4 Ground Station en de D-RTK 3 Relay Fixed Deployment Version?
1. Bedrijfsmodi: De D-RTK 3 Relay Fixed Deployment Version ondersteunt alleen de relaisstationmodus en wordt voornamelijk gebruikt voor de vaste installatie van DJI Dock 3. Het DJI O4 Ground Station ondersteunt zowel de Gateway-modus als de Relay-modus en is compatibel met DJI Dock 3 en meerdere dronemodellen*. 2. Frequenties voor videotransmissie: De D-RTK 3 Relay Fixed Deployment Version ondersteunt 2,4 GHz, 5,2 GHz en 5,8 GHz. Het DJI O4 Ground Station voegt ondersteuning voor de sub2G-band toe**. 3. Extra functies: Het DJI O4 Ground Station ondersteunt een slimme energiebesparende modus. Wanneer er geen drone is verbonden, bedraagt het energieverbruik in stand-by slechts 7 W***. Daarnaast ondersteunt het verbinding met standaard IP-camera’s (ONVIF- en GB/T 28181-protocollen) en apparaten van derden die zijn ontwikkeld op basis van ESDK 2.0.
* De Gateway-modus is compatibel met DJI Dock 3. De Relay-modus is compatibel met DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T en Matrice 4D/4TD (DJI RC Plus 2 Enterprise). De Relay-modus is in bepaalde landen of regio’s niet beschikbaar. Raadpleeg de lokale wet- en regelgeving voor meer informatie. ** Ondersteuning voor de sub2G-band en automatisch schakelen tussen meerdere banden is alleen beschikbaar wanneer het DJI O4 Ground Station wordt gebruikt met de Matrice 400. Deze functies zijn niet beschikbaar in bepaalde landen of regio’s. Raadpleeg de lokale wet- en regelgeving voor meer informatie. *** 7 W heeft alleen betrekking op het energieverbruik van het DJI O4 Ground Station. Bij voeding via PoE++ zal het werkelijke totale stroomverbruik, inclusief dat van de voeding zelf, hoger zijn.
Welke drones en docks zijn compatibel met het DJI O4 Ground Station?
1. Gateway-modus: DJI Dock 3. 2. Relay-modus*: DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T en Matrice 4D/4TD (DJI RC Plus 2 Enterprise).
* Deze functie is niet beschikbaar in landen of regio’s zonder ondersteuning voor de 5GHz-frequentie, zoals Japan en Kazachstan. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
Hoe activeer ik het DJI O4 Ground Station?
Sluit het DJI O4 Ground Station met de meegeleverde USB-C-kabel aan op een Android-telefoon en open vervolgens de DJI Enterprise-app om de activering te voltooien.
Ondersteunt het DJI O4 Ground Station RTK-positionering voor drones?
Ja. Na positiekalibratie kan het grondstation in zowel de Gateway-modus als de Relay-modus RTK-referentiegegevens aan verbonden drones leveren.
Wat is het bereik van de signaaldekking van het DJI O4 Ground Station?
1. Tussen de Matrice 400* en het O4 Ground Station: 40 km** 2. Tussen andere drones*** en het O4 Ground Station: 30 km** 3. Tussen de afstandsbediening/DJI Dock 3 en het O4 Ground Station (Relay-modus)****: aanbevolen binnen 1 km; maximaal 3 km (vrij van obstakels en interferentie)
* DJI Matrice 400 wordt alleen ondersteund in de Relay-modus van het DJI O4 Ground Station. ** Gemeten in een open buitenomgeving zonder obstakels of interferentie. Het transmissiebereik van 40 km wordt alleen ondersteund door de Matrice 400 onder IC-conformiteit. Voor andere compatibele drones bedraagt het maximale transmissiebereik 30 km onder IC-conformiteit. De bovenstaande gegevens tonen de maximale communicatieafstand voor enkele vluchten zonder terugkeer volgens elke norm. Let tijdens de vlucht altijd op de RTH-meldingen in de app. *** Met andere drones wordt in de Gateway-modus de Matrice 4D/4TD (met Dock 3) bedoeld; in de Relay-modus worden de Matrice 4E, Matrice 4T en Matrice 4D/4TD (met Dock 3), en de Matrice 4D/4TD (met Dock 3, DJI RC Plus 2 Enterprise) bedoeld. **** Het DJI O4 Ground Station moet op een verhoogde, onbelemmerde locatie worden geplaatst om duidelijke communicatie tussen de afstandsbediening/Dock 3 en de drone te garanderen.
Welke bedrijfsmodi ondersteunt het DJI O4 Ground Station en waarvoor worden deze gebruikt?
1. Gateway-modus: Het DJI O4 Ground Station maakt via ethernet of de DJI Cellular Dongle 2** verbinding met DJI FlightHub 2*. Drones die met DJI Dock 3 werken, kunnen het grondstation als relais gebruiken voor videotransmissie over grotere afstanden. 2. Relay-modus***: Er is geen internetverbinding vereist. Het DJI O4 Ground Station kan op een verhoogde locatie worden geplaatst om als communicatierelais voor drones te dienen. Het werkt samen met een afstandsbediening of dock om signaalobstakels te overbruggen.
Houd u bij relaisvluchten aan de lokale wet- en regelgeving. * In de Gateway-modus maakt het DJI O4 Ground Station via ethernet of de DJI Cellular Dongle 2 verbinding met de publieke cloud van DJI FlightHub 2, FlightHub 2 On-Premises, FlightHub 2 AIO en softwaresystemen van derden die zijn ontwikkeld via Cloud API of FlightHub Sync. ** Afzonderlijk verkrijgbaar. 4G Enhanced Transmission is in sommige landen en regio’s niet beschikbaar. Neem contact op met uw lokale dealer voor meer informatie. *** Deze functie is niet beschikbaar in landen of regio’s zonder ondersteuning voor de 5GHz-frequentie, zoals Japan en Kazachstan. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
Zijn er afstandsbeperkingen voor het plaatsen van het DJI O4 Ground Station ten opzichte van DJI Dock 3?
1. Gateway-modus: De plaatsingsafstand is flexibel. Het grondstation kan worden geplaatst in gebieden met een zwakke signaaldekking binnen het werkgebied om het transmissiebereik te vergroten. 2. Relay-modus: Het wordt aanbevolen om het grondstation binnen 1 km van DJI Dock 3 te plaatsen, zonder obstakels of interferentie tussen het dock en het grondstation.
Met hoeveel drones kan het DJI O4 Ground Station gelijktijdig verbinding maken?
1. Relay-modus: Er kan slechts één drone tegelijk worden verbonden. Compatibele afstandsbedieningen of docks* binnen een straal van 1 km kunnen via Remote Access verbinding maken, zodat meerdere apparaten achtereenvolgens één grondstation kunnen delen. 2. Gateway-modus: Er kan slechts één drone tegelijk worden verbonden. DJI Dock 3-units en de bijbehorende drones binnen dezelfde organisatie kunnen op verschillende momenten verbinding maken met het grondstation, waardoor meerdere apparaten achtereenvolgens kunnen worden gebruikt.
* DJI Dock 3, de drone en de afstandsbediening moeten allemaal zijn bijgewerkt naar firmwareversie V13.01.00.04 of hoger en via Remote Access zijn gekoppeld.
Ondersteuning voor externe apparaten
Nadat een ONVIF-IP-camera correct op het DJI O4 Ground Station is aangesloten, is de videostream niet zichtbaar in DJI FlightHub 2. Wat kan hiervan de oorzaak zijn?
1. Controleer de IP-configuratie: Als de camera en de WAN-poort van het DJI O4 Ground Station op dezelfde switch zijn aangesloten, schakelt u DHCP op de camera in. 2. Controleer of de camera het ONVIF-protocol ondersteunt en of ONVIF is ingeschakeld in de configuratietool van de camera. 3. Als ONVIF is ingeschakeld maar de camera nog steeds niet wordt gevonden, gebruikt u op een pc een tool van derden, zoals ONVIF Device Manager, om te controleren of de camera op het netwerk kan worden gedetecteerd. 4. Als het camerapictogram in DJI FlightHub 2 verschijnt maar de videostream niet wordt geladen, voert u de beheerdersgegevens van de camera in (gebruikersnaam en wachtwoord) om de verificatie te voltooien.
Welke videoformaten ondersteunt het DJI O4 Ground Station voor IP-camera's van derden? Wordt PTZ-bediening ondersteund? Worden camerameldingen ondersteund?
1. Alleen H.264-videostreams worden ondersteund, met maximaal 4 gelijktijdige livestreams. 2. Als de camera PTZ-bediening (Pan/Tilt/Zoom) ondersteunt, is PTZ-bediening beschikbaar op de livestream-pagina in DJI FlightHub 2 zodra de camera is verbonden. 3. Als de camera bewegingsdetectie of meldingen bij afdekking ondersteunt, schakelt u de meldingen in via de configuratie-interface van de camera. Meldingen worden vervolgens via DJI FlightHub 2 verzonden.
De bovenstaande functies zijn afhankelijk van de ondersteuning door de camera. Als de camera deze functies niet ondersteunt of er niet mee compatibel is, zijn de bijbehorende functies in DJI FlightHub 2 mogelijk niet beschikbaar.
Hoe moeten IP-camera's op het DJI O4 Ground Station worden aangesloten? Hoe worden de camera's van stroom voorzien?
1. ONVIF-camera’s en de WAN-poort van het DJI O4 Ground Station moeten elk op dezelfde netwerkswitch worden aangesloten. 2. Het DJI O4 Ground Station levert geen stroom aan aangesloten apparaten. IP-camera’s moeten van stroom worden voorzien via een externe PoE-switch of een afzonderlijke DC-voedingsadapter.
Welke typen IP-camera's zijn compatibel met het DJI O4 Ground Station?
1. ONVIF-camera’s: H.264-codering is vereist. Als DHCP is ingeschakeld, kan de camera verbinding maken via de WAN-poort. 2. GB/T 28181-camera’s: H.264-codering is vereist. De camera moet zich in hetzelfde subnet bevinden als de WAN-poort van het DJI O4 Ground Station. Automatische IP-toewijzing op het grondstation moet worden uitgeschakeld en er moet een statisch IP-adres worden ingesteld. 3. Ga voor een lijst met geteste cameramodellen en installatie-instructies naar de pagina Downloads op de DJI-website.
Ondersteunt het DJI O4 Ground Station het aansluiten van IP-camera's in de Relay-modus?
Nee. De Relay-modus ondersteunt geen internetverbinding. Schakel over naar de Gateway-modus om IP-camera’s aan te sluiten.
Waar kan ik Remote ID- en ADS-B-ontvangers vinden en kopen die compatibel zijn met het DJI O4 Ground Station?
Ga naar de officiële DJI Enterprise-website, kies Ecosystem in de bovenste navigatiebalk en klik op Ecosystem Solution Catalogue om compatibele producten van derden te bekijken. Raadpleeg voor aankoopinformatie de specifieke productpagina’s of de verkoopkanalen van de betreffende partners. Let op: de Catalogue is bedoeld als overzicht van producten en oplossingen van derden om geïnteresseerden informatie over toepassingen te bieden. Dit mag niet worden beschouwd als een aanbeveling of sponsoring door DJI van een oplossing, product of dienst van derden.
Gateway-modus
Aan welke eisen moet de switch voor het DJI O4 Ground Station voldoen?
Een Gigabit PoE-switch wordt aanbevolen om het DJI O4 Ground Station gelijktijdig van netwerktoegang en PoE-stroom te voorzien. Zorg ervoor dat de PoE-vermogensklasse geschikt is voor het vereiste bedrijfstemperatuurbereik. Raadpleeg de pagina Specs voor meer informatie.
Wat zijn de vereisten voor de netwerkbandbreedte van het DJI O4 Ground Station?
Een minimale bandbreedte van 100 Mbps wordt aanbevolen. Als er ook IP-camera’s worden geïnstalleerd, wordt een apart netwerk aanbevolen om vertraging te verminderen.
Geldt er een afstandslimiet bij het installeren van het DJI O4 Ground Station via ethernet?
1. Er geldt geen afstandsbeperking tussen het DJI O4 Ground Station en DJI Dock 3. 2. De maximale afstand tussen het DJI O4 Ground Station en de netwerkswitch is 100 m.
Waarom duurt het opstijgen langer nadat het DJI O4 Ground Station met DJI Dock 3 is verbonden?
Voordat de drone opstijgt, moet het systeem de koppelingsgegevens vooraf laden wanneer het DJI O4 Ground Station als communicatierelais wordt geselecteerd. Hierdoor duurt de voorbereiding vóór de vlucht ongeveer 10 seconden langer.
Het DJI O4 Ground Station kan geen verbinding maken met het cloudplatform. Wat kan hiervan de oorzaak zijn?
1. Controleer of het type PoE-voeding aan de vereisten voldoet. Niet-standaard PoE-voedingen en voedingen van Type 1 kunnen het DJI O4 Ground Station niet van stroom voorzien. Voor gebruik bij temperaturen van -40° tot 55° C (-40° tot 131° F) is een voeding van Type 4 (PoE++) vereist met voldoende uitgangsvermogen per poort. 2. Controleer of het grondstation in de Gateway-modus staat (modusindicatielampje: paars). De Relay-modus (modusindicatielampje: blauw) ondersteunt geen directe internetverbinding. Druk drie keer achter elkaar op de aan-uitknop om vóór de installatie over te schakelen naar de Gateway-modus. 3. Controleer de netwerkverbinding. Tijdens de installatie kan vanuit de DJI Enterprise-app een netwerktest worden uitgevoerd. 4. Controleer of de netwerkbandbreedte minimaal 100 Mbps bedraagt. 5. Controleer of beide uiteinden van de ethernetkabel volgens de T568B-volgorde zijn afgemonteerd. Gebruik eventueel een kabeltester om dit te controleren.
Relay-modus
Waarvoor wordt de sub2G-band van het DJI O4 Ground Station gebruikt?
Sub2G verwijst naar radiofrequenties lager dan 2 GHz*. Bij compatibele drones vergroot het inschakelen van sub2G het transmissiebereik en verbetert het de weerstand tegen interferentie tussen de drone en de afstandsbediening.
* Ondersteuning voor de sub2G-band is alleen beschikbaar wanneer het DJI O4 Ground Station wordt gebruikt met de Matrice 400. Deze functie is niet beschikbaar in bepaalde landen of regio’s. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
Wat is het standaardwachtwoord voor Remote Access in de Relay-modus? Wat moet ik doen als ik het wachtwoord ben vergeten?
1. Het standaardwachtwoord is 123456. Bij de eerste toegang moet u dit wachtwoord wijzigen. 2. De afstandsbediening en DJI FlightHub 2 slaan wachtwoorden op van grondstations waarmee eerder verbinding is gemaakt. Na een geslaagde verbinding kan het wachtwoord in de app worden bekeken. Bewaar een registratie van elk gewijzigd wachtwoord. 3. Als er geen eerder verbonden afstandsbediening beschikbaar is, houdt u de aan-uitknop van het DJI O4 Ground Station 8 seconden ingedrukt om het wachtwoord terug te zetten naar de standaardwaarde 123456.
Kan het DJI O4 Ground Station samen met een D-RTK 3 Relay Station met dezelfde DJI Dock 3 worden gebruikt?
Gelijktijdig gebruik binnen één taak wordt momenteel niet ondersteund. Deze functie is gepland voor een toekomstige firmware-update.
Einzelpunktgenauigkeit (nicht kalibriert):
Horizontal: 1,5 m (RMS)
Vertikal: 3,0 m (RMS)Satellitenbasierte Differenzgenauigkeit:
Konvergenzzeit: 20 min
Horizontal: 30 cm (RMS)
Vertikal: 40 cm (RMS)Netzwerk-RTK-Kalibrierung**:
Horizontal: 1,0 cm (RMS) + 1 ppm
Vertikal: 3,0 cm (RMS) + 1 ppm
* Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen erreicht, mit freier Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität sowie ohne elektromagnetische Störungen oder Mehrwegeffekte.
** Die Genauigkeit der Kalibrierungskoordinaten der Basisstation hängt von verschiedenen Faktoren ab. Für Vermessungen, hochpräzise Flugrouten usw. wird empfohlen, die Kalibrierung während Zeiten geringer ionosphärischer Aktivität durchzuführen, in offenen, ungehindert einsehbaren Umgebungen ohne elektromagnetische Störungen oder Mehrwegeffekte sowie unter Verwendung eines Network-RTK-Mountpoints, der vier oder mehr Satellitensysteme unterstützt.
Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen entnehmen Sie bitte den lokalen Gesetzen und Vorschriften.
Max. Übertragungsreichweite* (frei von Hindernissen und Störungen)
IC
1. Zwischen Matrice 400** und O4 Ground Station: 40 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 30 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)SRRC
1. Zwischen Matrice 400** und O4 Ground Station: 25 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 1 km; maximal 3 km (frei von Hindernissen und Störungen)CE
1. Zwischen Matrice 400** und O4 Ground Station: 25 km
2. Zwischen anderen Fluggeräten*** und O4 Ground Station: 18 km
3. Zwischen Fernsteuerung/DJI Dock 3 und O4 Ground Station (Relais-Modus)****: Empfohlen innerhalb von 300 m; maximal 1 km (frei von Hindernissen und Störungen)
* Gemessen in einer Außenumgebung ohne Hindernisse oder Störungen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Bitte beachten Sie während des Fluges stets die Hinweise zur Rückkehrfunktion in der App.
** Die DJI Matrice 400 wird von der DJI O4 Ground Station nur im Relais-Modus unterstützt.
*** „Andere Fluggeräte“ bezieht sich im Gateway-Modus auf die Matrice 4D/4TD (mit Dock 3) und im Relais-Modus auf die Matrice 4E, die Matrice 4T, die Matrice 4D/4TD (mit Dock 3), die Matrice 4D/4TD (mit Dock 3, DJI RC Plus 2 Enterprise) und die FlyCart 100.
**** DJI O4 Ground Station sollte an einem höher gelegenen, ungehinderten Standort aufgestellt werden, um eine klare Kommunikation zwischen Fernsteuerung/Dock 3 und dem Fluggerät zu gewährleisten.
Max. Übertragungsreichweite (ohne Hindernisse, mit Störungen)
Starke Störungen (dichte Bebauung, Wohngebiete usw.): ca. 1,8 bis 6 km
Mittlere Störungen (Vororte, Stadtparks usw.): ca. 6 bis 18 km
Geringe Störungen (offene Flächen, abgelegene Gebiete usw.): ca. 18 bis 40 km
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit freier Sicht und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
Max. Übertragungsreichweite (mit Hindernissen, mit Störungen)
Geringe Störungen und durch Gebäude behindert: ca. 0 bis 0,5 km
Geringe Störungen und durch Bäume behindert: ca. 0,5 bis 3 km
Die Daten wurden mit der Matrice 400 unter IC-Standards in Umgebungen mit Hindernissen und typischen Störbedingungen getestet. Dient nur als Richtwert und stellt keine Garantie für die tatsächliche Flugdistanz dar.
Die Antenne verwendet einen standardmäßigen SMA-Stecker mit umgekehrter Polarität.
Netzwerkzugang
Ethernet-Zugriff: Adaptiver Ethernet-Port; erfordert ≥ 100 MBit/s Bandbreite und ≤ 100 ms Latenz*
4G-Zugriff: Erfordert DJI Mobilfunk-Dongle 2**
* Wenn diese Anforderungen nicht erfüllt werden, kann das Gerät offline gehen oder es kann zu Videostörungen kommen.
** Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Cat 6 oder höher, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel; maximale Länge 100 m; Außendurchmesser 5,5 bis 6,5 mm
Leistungsaufnahme*
Gateway-Modus:
1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W
2. Typische Leistungsaufnahme (ohne Heizung): 17,1 W
3. Energiesparmodus: 7 W**Relais-Modus:
1. Maximale Leistungsaufnahme (inklusive Heizung): 65 W
2. Typische Leistungsaufnahme (ohne Heizung):
– Mit DJI Dock 3 / DJI Matrice 4 Serie: 31,7 W
– Mit DJI Matrice 400: 37,9 W
3. Leistungsaufnahme (ohne verbundenes Fluggerät):
– Mit DJI Dock 3 / DJI Matrice 4 Serie: 29,7 W
– Mit DJI Matrice 400: 30,6 W
* Gemessen in einer kontrollierten Testumgebung und nur als Richtwert zu verwenden. Die tatsächliche Leistungsaufnahme kann unter Berücksichtigung von Verlusten im Netzteil höher sein.
** Der Energiesparmodus wird bei Temperaturen von -40 °C bis -20 °C nicht empfohlen.
Unterstützte Stromversorgung
1. DJI Dock 3 PoE-Ausgangsport
2. Drittanbieter-PoE-Netzteile:
IEEE 802.3bt Typ 4 (PoE++): 52 V bis 57 V Ausgangsspannung, max. 99,9 W pro Port; Betriebstemperaturbereich -40 °C bis 55 °C
IEEE 802.3bt Typ 3 (PoE++): 50 V bis 57 V Ausgangsspannung, max. 60 W pro Port; Betriebstemperaturbereich -30 °C bis 55 °C
IEEE 802.3at Typ 2 (PoE+): 50 V bis 57 V Ausgangsspannung, max. 30 W pro Port; Betriebstemperaturbereich -20 °C bis 55 °C
Nicht standardmäßige PoE- oder Typ-1-Netzteile werden nicht unterstützt; das Gerät zeigt eine dauerhaft rote Status-LED an, wenn ein nicht unterstütztes Netzteil angeschlossen ist.
Typ 2 unterstützt nur den Gateway-Modus.
Backup-Akku
LiPo
Kapazität: 3250 mAh
Energie: 23,4 Wh
Betriebszeit des Backup-Akkus (bei Raumtemperatur)
Der Akku-Schutzmodus ist standardmäßig aktiviert, wenn die Stromversorgung über PoE erfolgt. Im Falle eines plötzlichen Stromausfalls beträgt die geschätzte Laufzeit:
Gateway-Modus: ca. 45 min
Relais-Modus: ca. 30 min
Akku-Schutzmodus: Bei Stromversorgung über PoE hält das System die Akkuspannung zwischen 7,0 V und 7,4 V. Wenn die Akkuspannung beim Einsetzen 7,5 V überschreitet, entlädt das System den Akku zunächst auf den sicheren Schwellenwert, bevor es in den Schutzmodus wechselt; der Akku wird nicht auf volle Kapazität geladen.
Die Entladeleistung des Akkus kann bei niedrigen Temperaturen abnehmen, wodurch sich die tatsächliche Betriebszeit reduziert.
Aufladen des Backup-Akkus
Unterstützt 9-V- oder 12-V-PD-Laden. Vor dem Einsatz wird das DJI 65W Tragbare Ladegerät empfohlen. Bei vollständiger Ladung beträgt die geschätzte Laufzeit im Gateway-Modus ca. 2 Stunden.
Ladezeit (65-W-PD): ca. 2,5 Stunden
Das Laden mit einem 5-V-Ladegerät wird nur unterstützt, wenn das Gerät ausgeschaltet ist.
Das Laden wird nur unterstützt, wenn die Zelltemperatur des Akkus zwischen 0 °C und 55 °C liegt.
Getestete PoE-Netzteile
Besuchen Sie die <a style=”color: #1890ff;text-decoration: none; “href=”https://enterprise.dji.com/o4-ground-station/downloads”>Download-Seite</a> für die vollständige Kompatibilitätsliste.
Überspannungsschutz des Ethernet-Ports
WAN/LAN-Ports: Die Ethernet-Schnittstelle unterstützt einen Überspannungsschutz bis zu 10 kA (Gesamtentladestrom) und erfüllt die EN/IEC 61643-21 Kategorie C.
Die RJ45-Überspannungsschutzkapazität beträgt 1,5 kA (8/20 μs Wellenform) und erfüllt die Kategorie C gemäß EN/IEC 61643-21. Die Überspannungsschutzfähigkeit hängt von der Kapazität und Zuverlässigkeit der Erdung ab. Um das Risiko von Überspannungen zu minimieren, stellen Sie bitte sicher, dass die Erdung während der Installation ordnungsgemäß ausgeführt wird.
Betriebstemperatur
IEEE 802.3bt Typ 4 (PoE++): -40 °C bis 55 °C
IEEE 802.3bt Typ 3 (PoE++): -30 °C bis 55 °C
IEEE 802.3at Typ 2 (PoE+): -20 °C bis 55 °C
Die obere Grenze von 55 °C berücksichtigt die Sonneneinstrahlung. Bei -40 °C erfordert das Gerät eine windstille Umgebung; ein automatischer Neustart nach dem Herunterfahren wird bei windigen Bedingungen nicht unterstützt. Der Kaltstart mit Heizfunktion erfordert IEEE 802.3bt Typ 3 (PoE++) oder höher.
Nach Lagerung oder Betrieb bei extremen Temperaturen muss der interne Backup-Akku vor dem Laden auf eine Temperatur zwischen 0 °C und 45 °C zurückkehren.
PoE-Auto-Aktivierung
Bei Anschluss an ein PoE-Netzteil vom Typ 2 oder höher unterstützt das Gerät eine automatische Aktivierung beim Einstecken des Kabels oder bei Wiederherstellung der Stromversorgung.
Kaltwetter-Heizstart
In Umgebungen von -40 °C bis -20 °C kann das Gerät im Kaltwetter-Heizmodus über ein PoE-Netzteil mit 60 W oder mehr gestartet werden.
Erfordert eine PoE-Versorgung gemäß IEEE 802.3bt Typ 3 (PoE++) oder höher.
Höhe
6000 m
Schutzart
IP67
Bitte beachten Sie die Anforderungen gemäß der IP67-Schutzart. Gemessen in einer kontrollierten Umgebung. Die IP-Schutzart ist nicht dauerhaft gültig und kann sich aufgrund von Produktverschleiß verringern.
Beim Anschließen eines Ethernet-Kabels verwenden Sie den mitgelieferten Kabelverbinder (Wellrohr und Wellrohrstopfen). Das Kabel muss ein Cat-6- oder höherwertiges, für den Außenbereich geeignetes, wasserdichtes Twisted-Pair-Kabel mit einem Außendurchmesser von 5,5 bis 6,5 mm sein.
Stellen Sie sicher, dass alle Gummi-Portabdeckungen und der Kühlkörper des DJI Mobilfunk-Dongle 2 ordnungsgemäß installiert sind. Nicht verwendete WAN-/LAN-Portschrauben müssen vollständig festgezogen sein.
Stoßfestigkeitsbewertung
IK07
Abmessungen
170 × 170 × 352 mm (L × B × H)
Gewicht
2,68 kg
Befestigung
Montage mit Spreizdübel: φ6 × 70 mm
M6-Schraubmontage: 60 mm Lochabstand (Mitte zu Mitte)
Anwendungen
DJI Enterprise App (zur Verwendung mit Android-Smartphones für Bereitstellung und Inbetriebnahme)
Cloud-Plattform
FlightHub 2
FlightHub 2 On-Premises Version
FlightHub 2 FlightHub Sync
DJI Cloud API
Unterstützung externer Geräte
Unterstützt Kameras mit ONVIF- und GB/T 28181-Protokollen
Unterstützt bis zu 4 gleichzeitige 1080p-H.264-Videostreams
Offenes Ökosystem
ESDK 2.0
In de verpakking
1x DJI O4 Ground Station
1x USB-C Cable
1x Cable Connector Set
Over het product

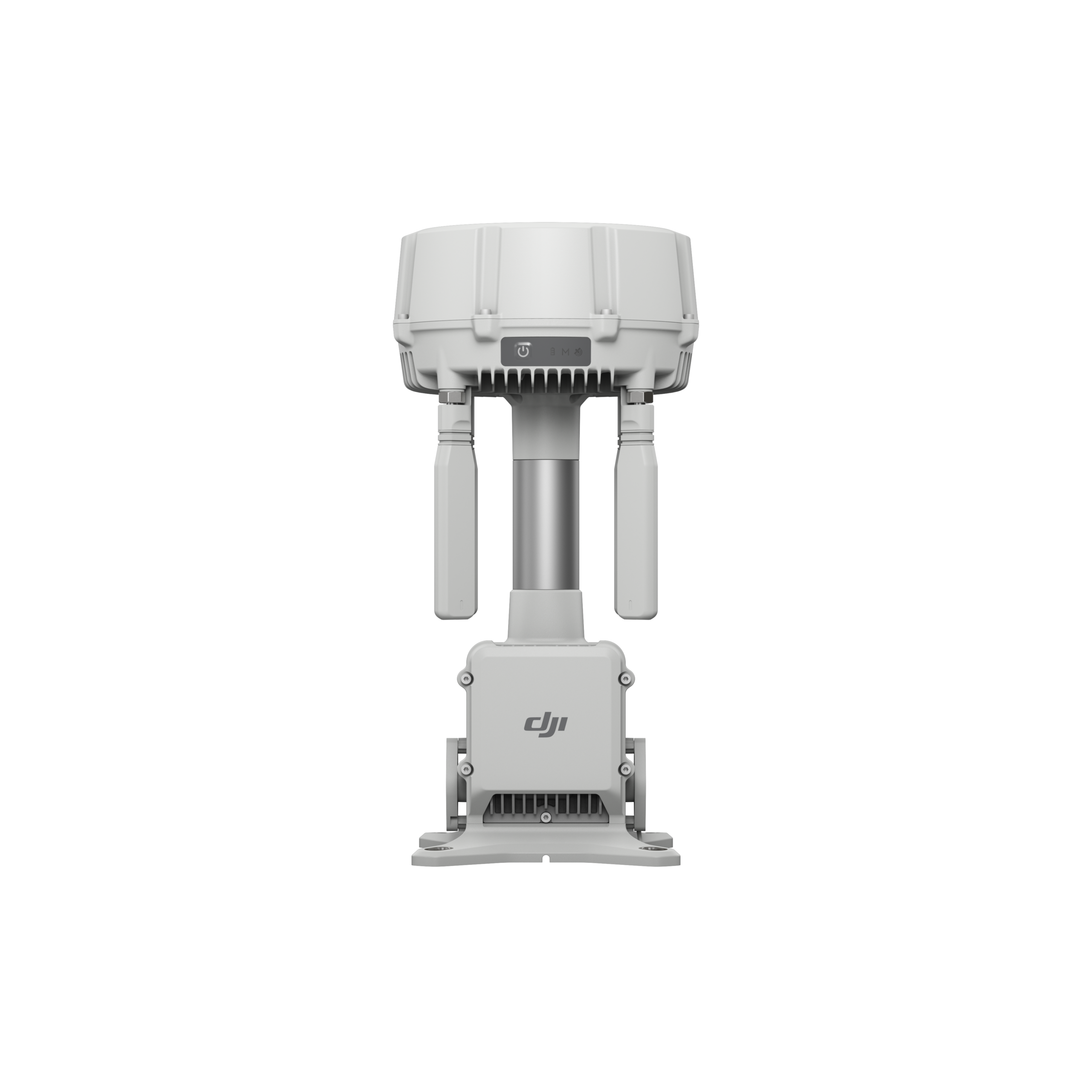

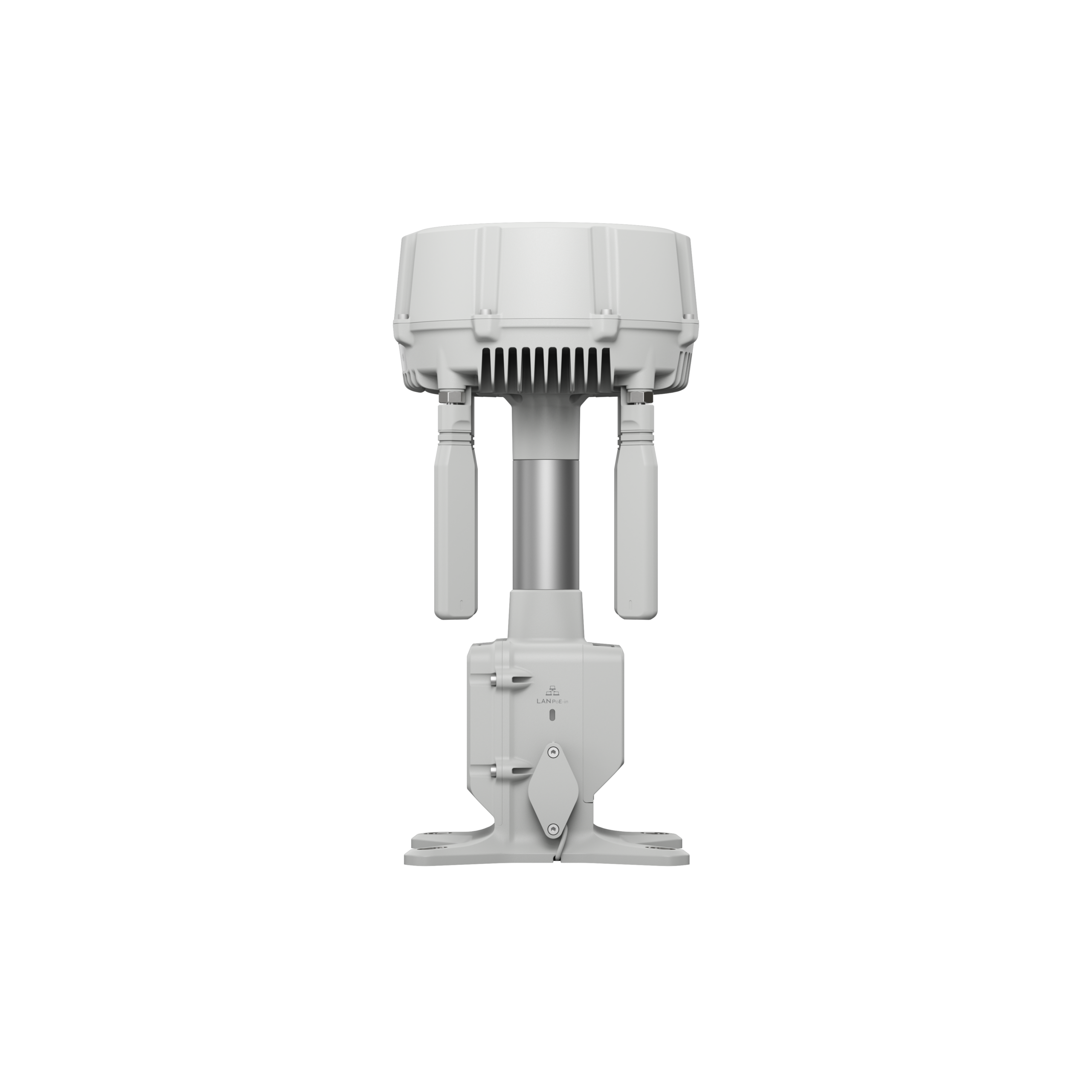

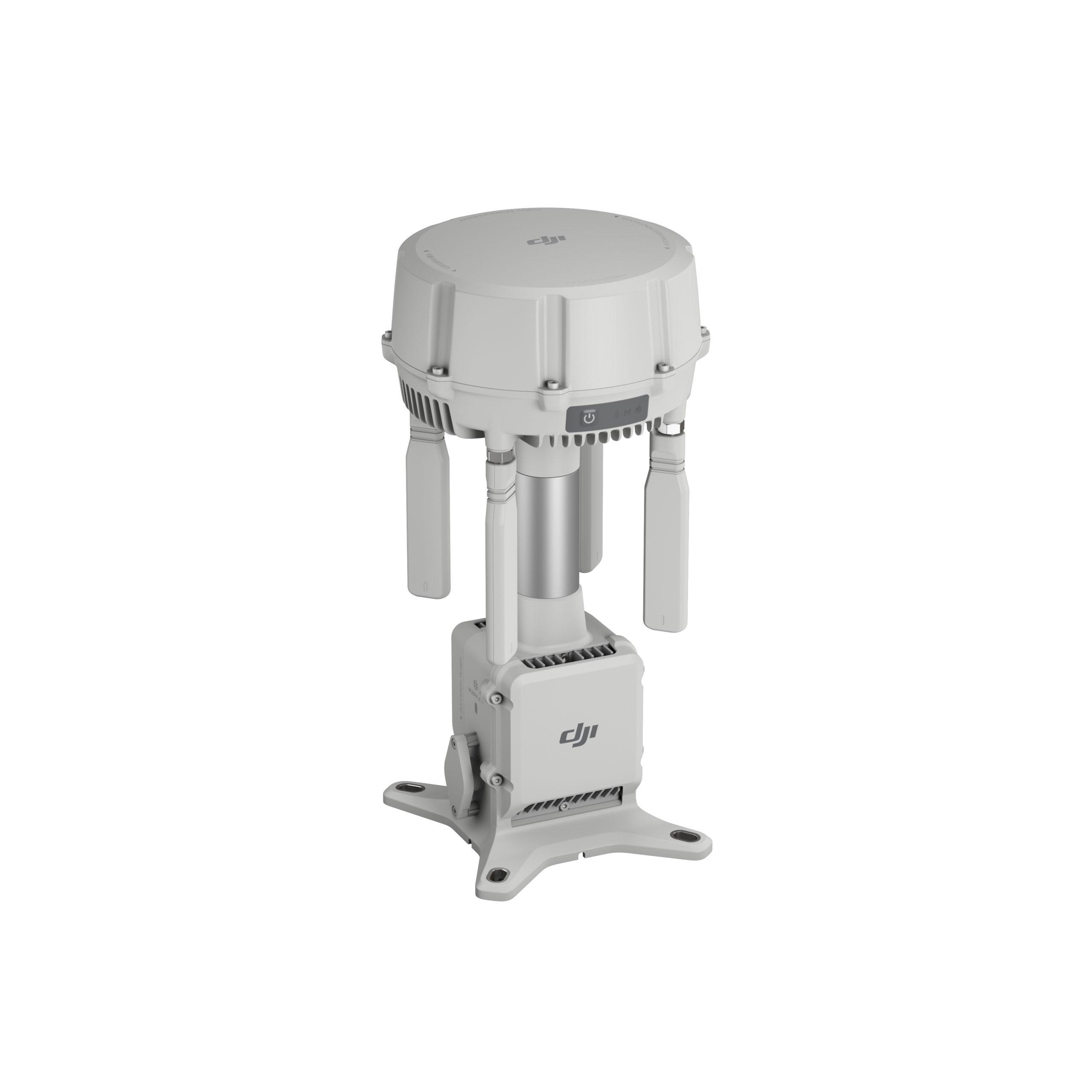

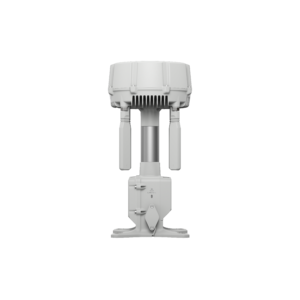

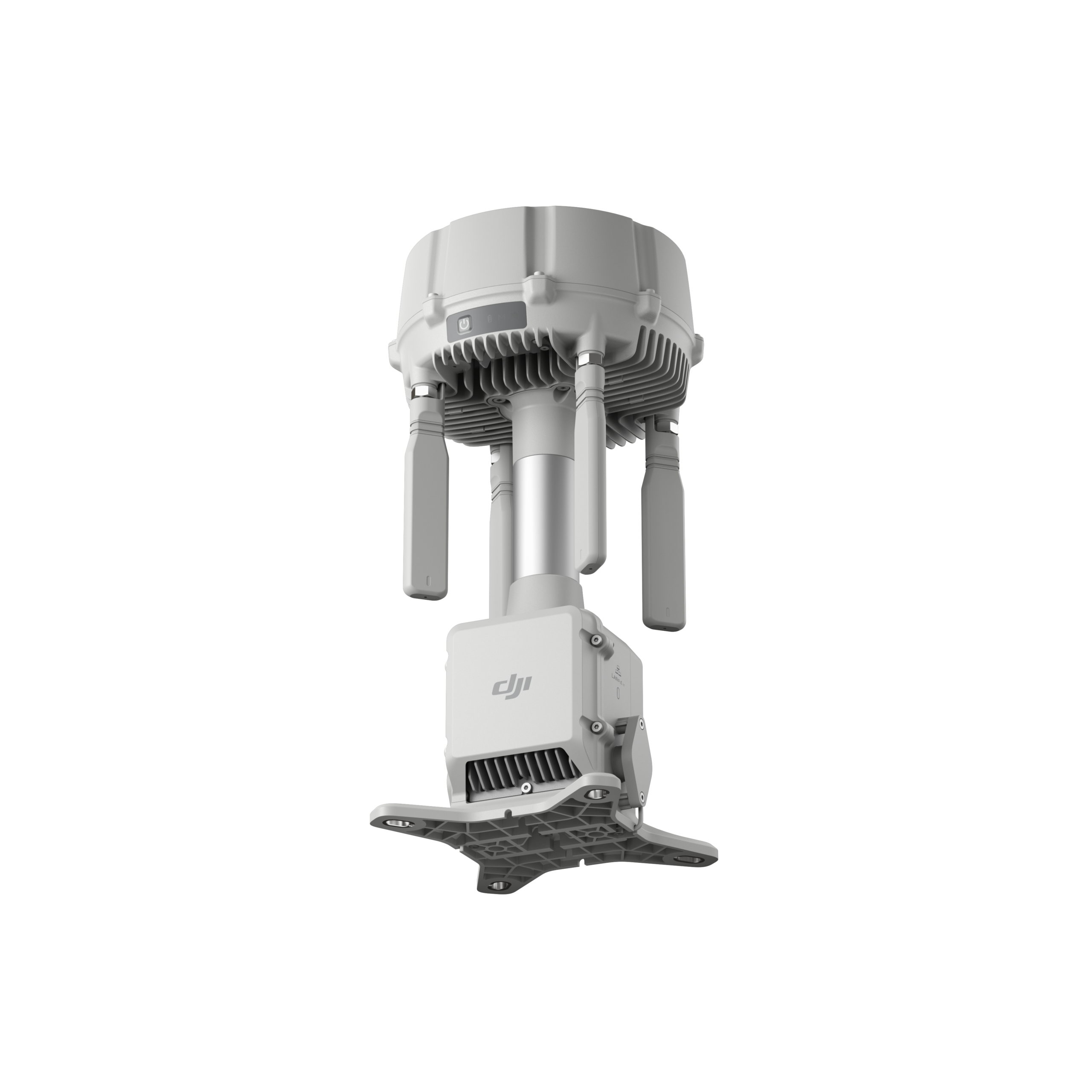

DJI O4 Ground Station
De DJI O4 Ground Station is ontworpen om zwakke dekking, fysieke obstakels en complexe elektromagnetische omgevingen te overwinnen. De krachtige radiofrequentie-eenheid verbetert de signaalpenetratie en ontvangergevoeligheid, waardoor operators een stabiele communicatieverbinding kunnen behouden in stedelijke gebieden, valleien, industriële locaties en andere uitdagende omgevingen.
Het systeem maakt gebruik van een combinatie van 12 interne en externe antennes met horizontale en verticale polarisatie. Dit zorgt voor omnidirectionele dekking met hoge versterking en stelt het station in staat de communicatie te behouden, ongeacht de relatieve positie van het luchtvaartuig.
In combinatie met compatibele DJI Enterprise-luchtvaartuigen kan het station de videotransmissie uitbreiden over grote operationele gebieden. De transmissieafstand is afhankelijk van het luchtvaartuig, de bedrijfsmodus, de regionale radiostandaard, omgevingsinterferentie en de omstandigheden van de installatie.
Automatische selectie van meerdere frequentiebanden
De DJI O4 Ground Station kan automatisch schakelen tussen ondersteunde frequentiebanden om interferentie te vermijden en een stabiele videostream te behouden. Afhankelijk van het aangesloten luchtvaartuig en de regionale beschikbaarheid kan het systeem werken op sub-2 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz en andere ondersteunde frequentiebanden.
Gebruik van meerdere frequentiebanden is vooral nuttig in drukke stedelijke omgevingen waar de lokale radiofrequentieomstandigheden tijdens een missie kunnen veranderen.
Gateway Mode voor netwerkverbonden operaties
In Gateway Mode maakt de DJI O4 Ground Station rechtstreeks verbinding met DJI FlightHub 2 via Ethernet of een optionele DJI Cellular Dongle 2.
Hierdoor kan het station onafhankelijk van DJI Dock 3 worden geïnstalleerd en worden geplaatst op een locatie waar extra communicatiedekking nodig is. Operators kunnen FlightHub 2 gebruiken om livevideo te bekijken, operaties te monitoren en compatibele luchtvaartuigen op afstand te besturen via de Virtual Cockpit.
Na voltooide vluchten kan FlightHub 2 een Signal Map genereren die gebieden met zwakkere communicatiedekking markeert. Deze informatie kan teams helpen effectievere locaties voor de plaatsing van grondstations te bepalen.
Relay Mode voor offline dekking
Met Relay Mode kan de DJI O4 Ground Station functioneren zonder internetverbinding.
Het station kan worden geïnstalleerd op een verhoogde, onbelemmerde locatie om communicatie door te geven tussen een compatibel luchtvaartuig en de afstandsbediening of DJI Dock 3. Hierdoor is Relay Mode geschikt voor valleien, bergachtige gebieden, dichtbebouwde stedelijke omgevingen en locaties waar netwerkconnectiviteit niet beschikbaar of onbetrouwbaar is.
Compatibele docks en afstandsbedieningen binnen bereik kunnen na elkaar verbinding maken met het station, waardoor één grondstation op verschillende momenten verschillende luchtvaartuigoperaties kan ondersteunen.
Geïntegreerde zeer nauwkeurige GNSS en RTK
De geïntegreerde GNSS-ontvanger met hoge versterking ondersteunt vijf satellietnavigatiesystemen en 19 frequenties.
Na positiekalibratie kan het grondstation RTK-referentiegegevens leveren aan aangesloten luchtvaartuigen in zowel Gateway Mode als Relay Mode. Onder geschikte omstandigheden en met een geschikte Network RTK-service ondersteunt het systeem positioneringsnauwkeurigheid op centimeterniveau.
Dit verbetert de positioneringsbetrouwbaarheid voor geautomatiseerde operaties, mappingmissies, inspectieroutes en andere toepassingen waarbij nauwkeurige vliegroutes vereist zijn.
Gebouwd voor permanente buiteninstallatie
De DJI O4 Ground Station heeft een IP67-classificatie voor bescherming tegen binnendringing en een IK07-classificatie voor slagvastheid. Bij correcte installatie is het beschermd tegen stof, water en normale invloeden van buitenaf.
Afhankelijk van de aangesloten PoE-voeding kan het station functioneren bij temperaturen van -40°C tot 55°C. Het bevat ook componenten voor overspannings- en bliksembeveiliging die zijn ontworpen om te voldoen aan de vereisten van EN/IEC 61643-21 categorie C wanneer het station correct is geaard.
Het ventilatorloze passieve koelsysteem vermindert de onderhoudsbehoefte, terwijl een automatisch herstelmechanisme ervoor zorgt dat het station opnieuw kan opstarten na stroomonderbrekingen of bepaalde softwareproblemen.
Geïntegreerde back-upbatterij
Dankzij de ingebouwde back-upbatterij kan het station tijdelijk blijven functioneren wanneer de primaire PoE-voeding wordt onderbroken.
Geschatte gebruiksduur op back-upvoeding:
Ongeveer 45 minuten in Gateway Mode
Ongeveer 30 minuten in Relay Mode
Wanneer een compatibele PoE-voeding wordt hersteld, ondersteunt het station automatisch ontwaken en opnieuw opstarten.
Slim energiezuinig gebruik
In Gateway Mode kan het station automatisch naar een energiezuinige status overschakelen wanneer er geen luchtvaartuig is verbonden. Het energieverbruik kan worden verlaagd tot ongeveer 7 W, exclusief verliezen van de externe voeding.
Hierdoor is het systeem geschikt voor langdurige installaties en afgelegen locaties die worden gevoed via DJI Power-zonne-energiesystemen of compatibele fotovoltaïsche systemen van derden.
Integratie met IP-camera’s en systemen van derden
De DJI O4 Ground Station kan maximaal vier compatibele IP-camera’s integreren via ONVIF- of GB/T 28181-protocollen.
Camerabeelden kunnen in DJI FlightHub 2 naast droneoperaties worden weergegeven, waardoor operators een completer overzicht van de locatie krijgen. Ondersteunde functies kunnen livevideo, PTZ-camerabediening en compatibele camerameldingen omvatten.
Voor aangepaste enterprise-oplossingen ondersteunt het station ESDK 2.0, DJI Cloud API en MQTT-gebaseerde integratie. Apparaten van derden, zoals Remote ID-ontvangers en ADS-B-ontvangers, kunnen eveneens worden geïntegreerd in ondersteunde implementaties.
Highlights
Beschikt over een 12-antenne-array met omnidirectionele dekking met hoge versterking voor stabiele dronecommunicatie over grote gebieden
Schakelt automatisch tussen ondersteunde frequentiebanden om interferentie te verminderen en betrouwbare videotransmissie te behouden
Ondersteunt Gateway Mode voor netwerkgebaseerde werking via DJI FlightHub 2 en Relay Mode voor offline signaaluitbreiding
Biedt een transmissiebereik tot 25 km met de DJI Matrice 400 onder CE-voorwaarden, afhankelijk van lokale regelgeving en operationele omstandigheden
Geïntegreerde multi-systeem GNSS- en RTK-module levert positioneringsreferentiegegevens aan compatibele luchtvaartuigen
Ontworpen voor permanente buiteninstallatie met IP67-bescherming tegen weersinvloeden en IK07-slagvastheid
Voorzien van een interne back-upbatterij en slimme energiezuinige modus voor betrouwbare, onbeheerde 24/7-werking
Related Products
Er zijn geen producten gevonden voor deze zoekopdracht.
Wat een super service heb ik ervaren bij Koningdrone. Bij mijn aankoop had ik opmerking geschreven dat ik het artikel snel nodig had en de volgende dag had ik het in huis. Echt fantastisch! Ook de klantenservice was goed bereikbaar per telefoon. Daar kunnen veel webshops wat van leren. Kortom: super service op de belangrijkste vlakken.
Alles op tijd geleverd, goed product
Bestelling liet even op zich wachten
Maar door vakantie kwam
Maar verder tevreden aanrader hoor van mijn kant
Vul hieronder uw gegevens in, en wij nemen snel contact met u op met een passende offerte!
Vul hieronder je gegevens in, dan nemen we zo spoedig mogelijk contact met je op.
We gebruiken cookies op onze website om je de meest relevante ervaring te bieden door jouw voorkeuren en herhaalde bezoeken te onthouden. Door op "Accepteren" te klikken, geef je toestemming voor het gebruik van ALLE cookies. Je kunt echter de Cookie-instellingen bezoeken om gecontroleerde toestemming te geven.
Deze website maakt gebruik van cookies om uw ervaring tijdens het navigeren door de website te verbeteren. Van deze cookies worden de cookies die zijn gecategoriseerd als noodzakelijk in uw browser opgeslagen omdat ze essentieel zijn voor het functioneren van de basisfuncties van de website. We gebruiken ook cookies van derden die ons helpen te analyseren en te begrijpen hoe u deze website gebruikt. Deze cookies worden alleen met uw toestemming in uw browser opgeslagen. U hebt ook de mogelijkheid om deze cookies uit te schakelen. Maar het uitschakelen van sommige van deze cookies kan gevolgen hebben voor uw surfervaring.
Functionele cookies helpen bij het uitvoeren van bepaalde functionaliteiten, zoals het delen van de inhoud van de website op sociale mediaplatforms, het verzamelen van feedback en andere functies van derden.
Cookie
Looptijd
Omschrijving
__cf_bm
30 minutes
Cloudflare set the cookie to support Cloudflare Bot Management.
_sn_n
1 year
SleekNote sets this cookie to ensure that the user only gets the Sleeknote popup on the first visit.
wp-wpml_current_language
session
WordPress multilingual plugin sets this cookie to store the current language/language settings.
Analytische cookies worden gebruikt om te begrijpen hoe bezoekers interageren met de website. Deze cookies helpen informatie te verstrekken over statistieken zoals het aantal bezoekers, bouncepercentage, verkeersbronnen, enzovoort.
Cookie
Looptijd
Omschrijving
__kla_id
1 year 1 month 4 days
Klaviyo sets this cookie to collect information on the visitor’s behavior. This information is used for internal analytics and to optimise the website. It also registers if the visitor has subscribed to a news letter.
_drip_client_*
1 year 1 month 4 days
Drip sets this cookie to track user behaviour on a website and to collect information about the user's preferences and interests.
_ga
1 year 1 month 4 days
Google Analytics sets this cookie to calculate visitor, session and campaign data and track site usage for the site's analytics report. The cookie stores information anonymously and assigns a randomly generated number to recognise unique visitors.
_ga_*
1 year 1 month 4 days
Google Analytics sets this cookie to store and count page views.
_gat
1 minute
Google Universal Analytics sets this cookie to restrain request rate and thus limit data collection on high-traffic sites.
_gat_UA-*
1 minute
Google Analytics sets this cookie for user behaviour tracking.
_gcl_au
3 months
Google Tag Manager sets the cookie to experiment advertisement efficiency of websites using their services.
_gid
1 day
Google Analytics sets this cookie to store information on how visitors use a website while also creating an analytics report of the website's performance. Some of the collected data includes the number of visitors, their source, and the pages they visit anonymously.
_sn_a
1 year
SleekNote sets this cookie to measure visitor analytics. in order to identify the visitor across sessions, a visitor ID is set.
CONSENT
2 years
YouTube sets this cookie via embedded YouTube videos and registers anonymous statistical data.
SNS
session
This is an analytic cookie used to collect information like how the website is being used and to check how effective the marketing campaigns are.
Noodzakelijke cookies zijn absoluut essentieel voor het goed functioneren van de website. Deze cookies zorgen voor basisfunctionaliteiten en beveiligingskenmerken van de website, anoniem.
Advertentiecookies worden gebruikt om bezoekers relevante advertenties en marketingcampagnes aan te bieden. Deze cookies volgen bezoekers over websites heen en verzamelen informatie om aangepaste advertenties te kunnen tonen.
