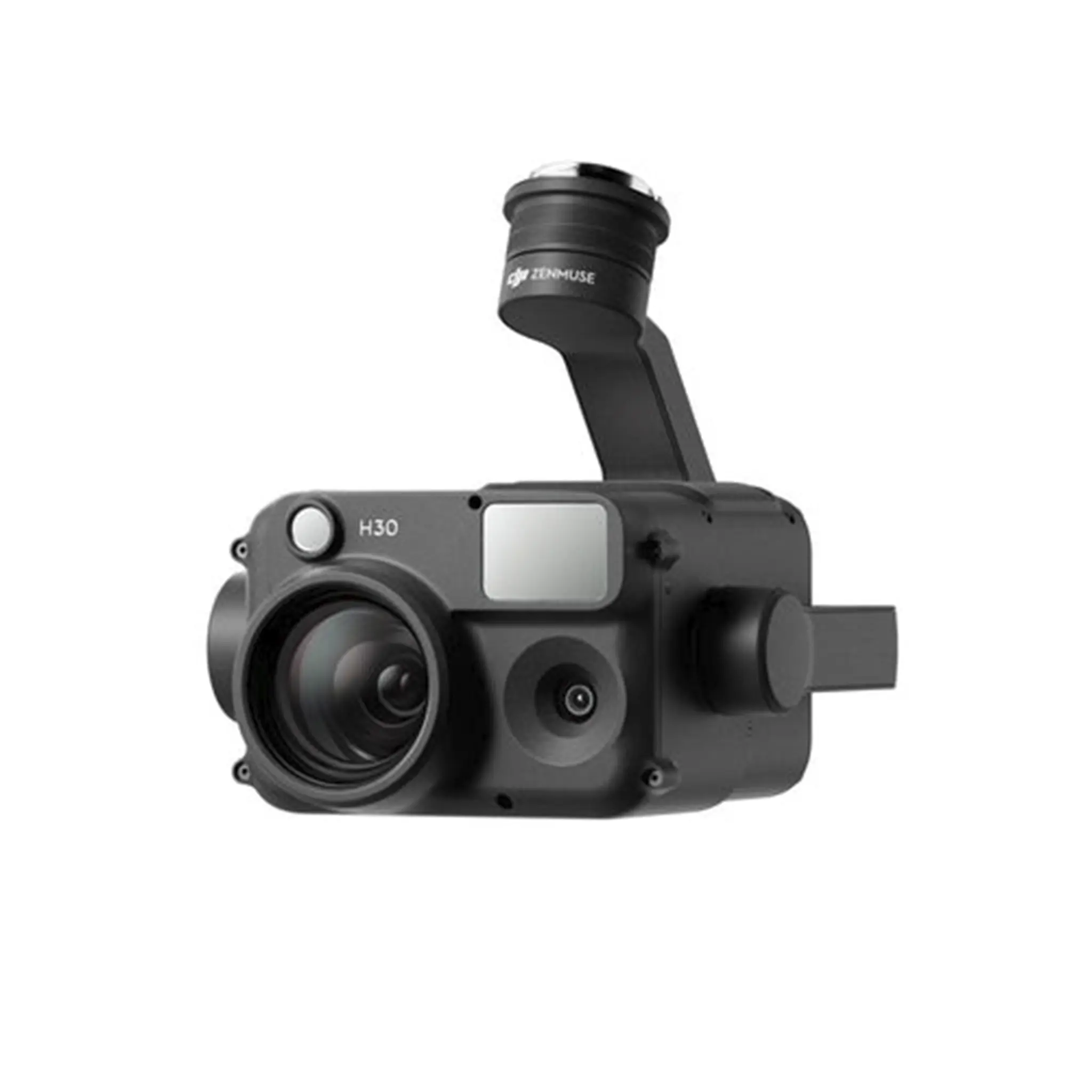

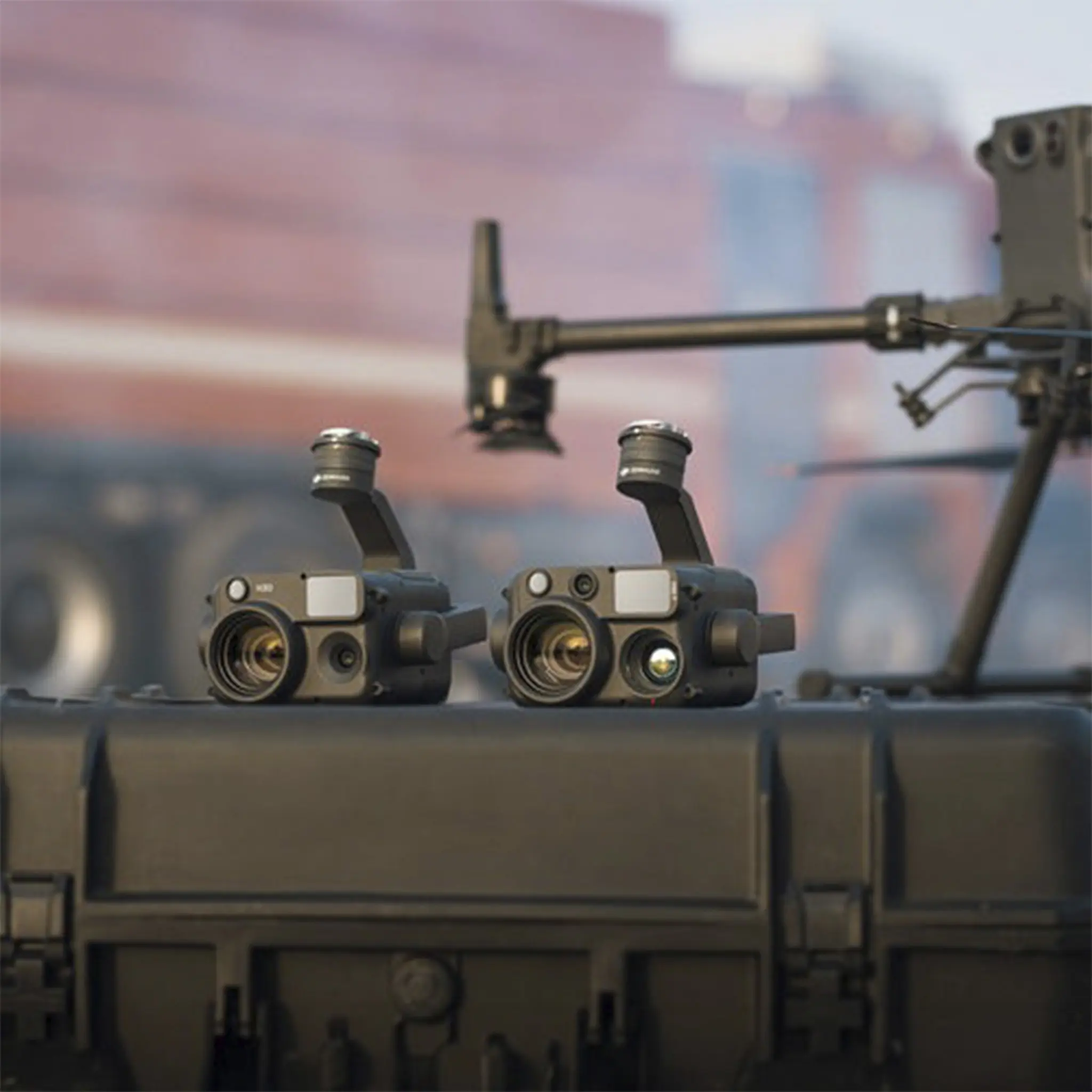

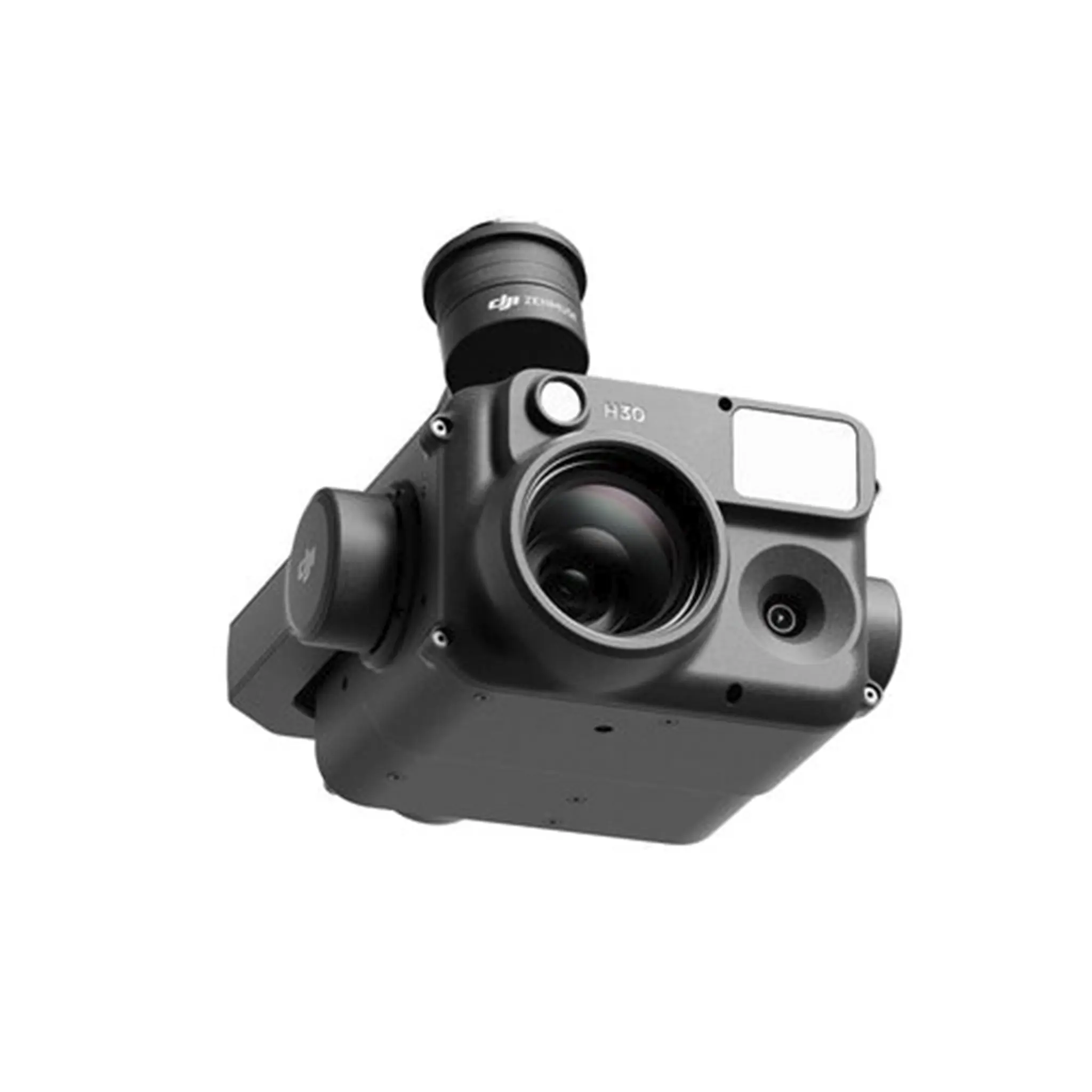

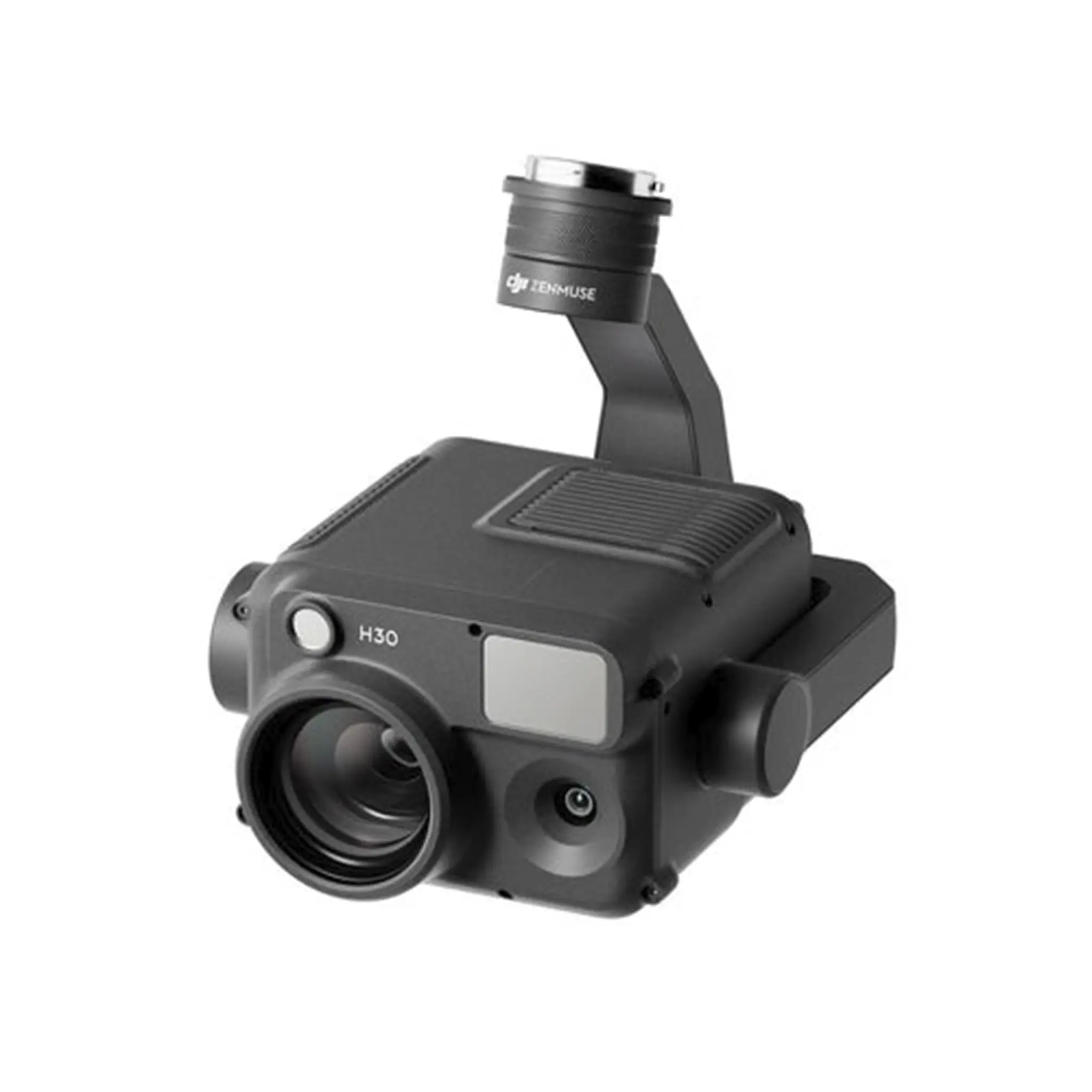

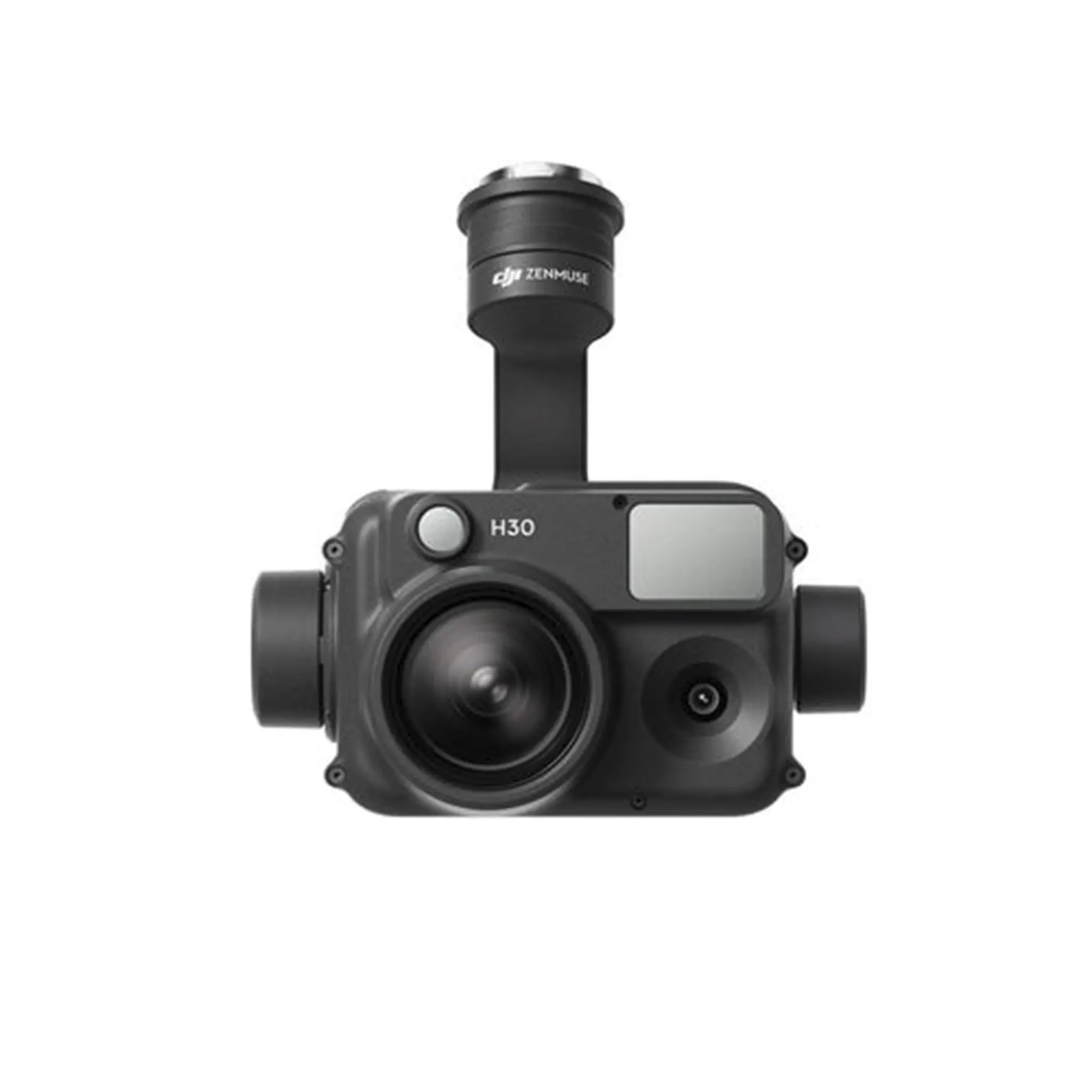

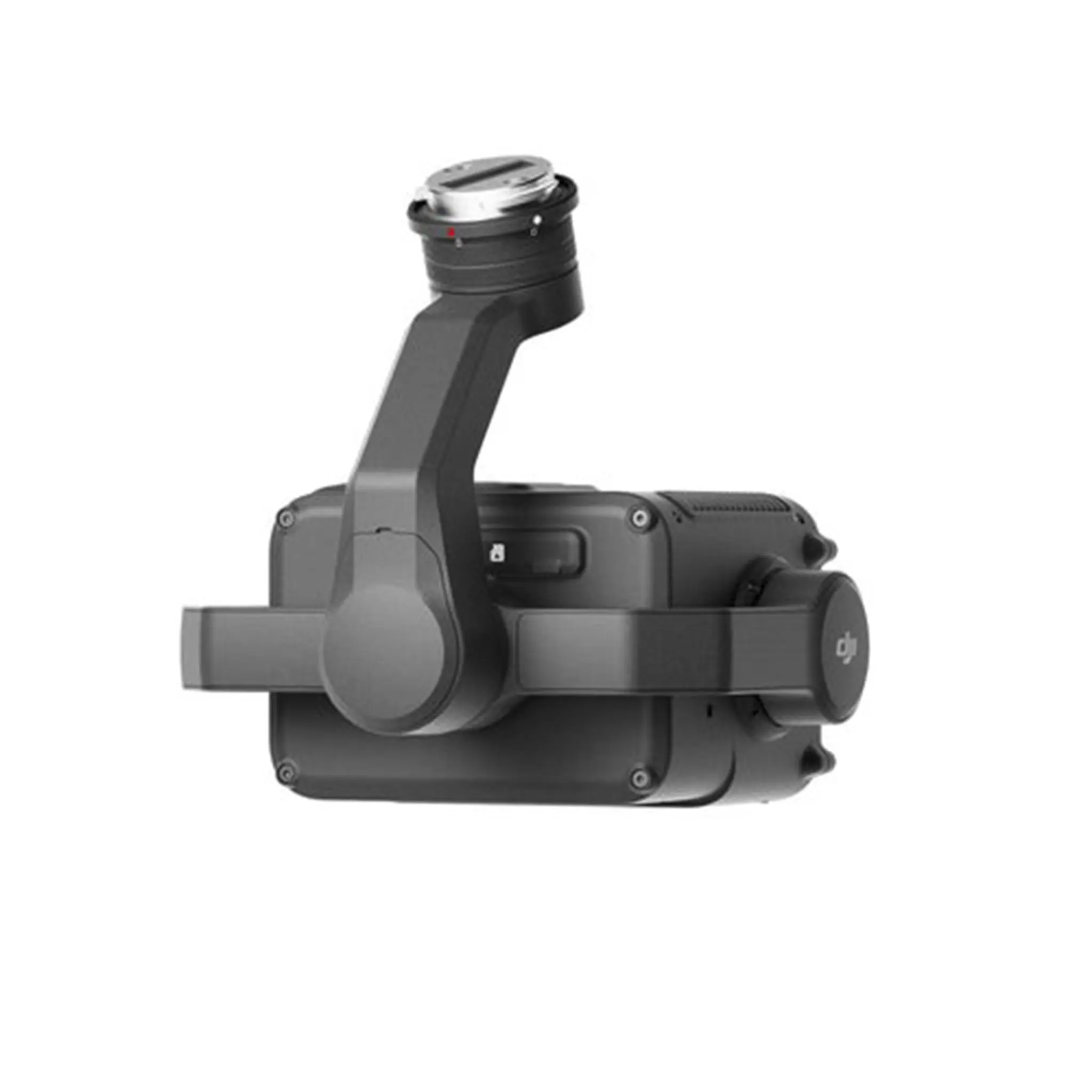

De Zenmuse H30 Serie heeft 2 modellen: Zenmuse H30 (vier modules: een groothoekcamera, een zoomcamera, een laserafstandsmeter en een NIR-hulplamp) en Zenmuse H30T (vijf modules: een groothoekcamera, een zoomcamera, een laserafstandsmeter, een infrarood thermische camera en een NIR-hulplamp).

Matrice 400, Matrice 350 RTK en Matrice 300 RTK (Matrice 300 RTK vereist DJI RC Plus). Voordat u het gebruikt, werkt u de firmware van de drone en de afstandsbediening bij naar de nieuwste versie.

Elke payload uit de Zenmuse H30 Series kan op elke gimbalpoort van de Matrice 400, Matrice 350 RTK of Matrice 300 RTK worden gemonteerd.

1. Verbeterde zichtbare lichtcapaciteiten: Ondersteunt tot 34× optische zoom en 400× digitale zoom.
2. Verbeterde infrarood thermische camera: Resolutie verhoogd van 640×512 naar 1280×1024; beschikt over de High-Res-modus voor betere observatie van objecten met kleine temperatuurverschillen; uitgebreid temperatuurbereik van -20° tot 1600° C (-4° tot 2912° F).*
3. Verbeterde mogelijkheden voor nachtelijke scènes, met verstelbare frametarieven van 25fps, 15fps en 5fps; en beschikt over een NIR-hulplamp.
4. Verlengd laserafstandmeten tot 3000 meter.
5. Ondersteunt Smart Capture.
6. Ondersteunt elektronische ontwaseming.
7. Biedt stabilisatie van video-opname aan de voorgrond, wat de efficiëntie bij operaties zoals inspecties van hoogspanningslijnen verbetert.

^{* Met een infrarooddichtheidsfilter geïnstalleerd kan de maximale meettemperatuur 1600° C (2912° F) bereiken.}

IP54.

^{Onder gecontroleerde laboratoriumomstandigheden kan de Zenmuse H30 Series een IP54-beschermingsklasse bereiken volgens de IEC60529-norm. De IP-classificatie is niet permanent effectief en kan in de loop der tijd afnemen door slijtage van het product.}

Tot 34× optische zoom en 400× digitale zoom.

Zoomcamera:
7328×5496, 3664×2748
Groothoekcamera:
8064×6048, 4032×3024
Infrarood thermische camera:
1280×1024

MP4, en H.264, en H.265 codecs.

VBR staat voor Variable Bitrate, wat lagere bitrates biedt voor statische scènes en hogere bitrates voor dynamische scènes. Dit zorgt voor een optimale beeldkwaliteit in verschillende opname-scenario’s, maar vereist een microSD-kaart die in staat is om piekbitrates aan te kunnen. CBR staat voor Constant Bitrate, waarbij de bitrate vast blijft ongeacht de scène, en de schrijfsnelheden voor de microSD-kaart consistenter zijn.

Vooropname is een functie die het apparaat in staat stelt een segment video voor een bepaalde duur te cachen voordat de gebruiker begint met opnemen. Wanneer de opname begint, wordt de gecachte inhoud opgenomen in de video, wat overmatige gebruik van microSD-kaartruimte voorkomt.
Doel: Met vooropname ingeschakeld, zelfs als de opname begint nadat een gebeurtenis is begonnen, kan het apparaat de momenten vóór de opname opslaan op de microSD-kaart, zodat potentieel cruciale informatie niet wordt gemist.

Twee uur. De opname stopt automatisch na twee uur.

Ja.

1. Richt de cameralens niet op bronnen van hoge-energie, zoals de zon, lava of laserstralen. De temperatuur van de waargenomen onderwerpen mag niet hoger zijn dan 800° C (1472° F) (wanneer het infrarooddensityfilter niet is geïnstalleerd). Anders kan het de infraroodsensor verbranden en onherstelbare schade veroorzaken.
2. Plaats het product niet onder direct zonlicht, op plaatsen met slechte ventilatie of nabij een warmtebron zoals een verwarming.
3. Zet de gimbal en camera niet herhaaldelijk aan en uit. Wacht na het uitschakelen minimaal 30 seconden voordat je ze weer inschakelt. Anders kan dit de levensduur van de camerachips beïnvloeden.
4. Wissel de microSD-kaart niet tijdens gebruik.
5. Raak het oppervlak van de lens niet met je hand aan. Zorg ervoor dat je het oppervlak van de lens niet bekrast met scherpe voorwerpen. Anders kan de kwaliteit van de beelden worden beïnvloed.
6. Maak het oppervlak van de cameralens schoon met een zachte, droge, schone doek. Gebruik geen alkalische schoonmaakmiddelen.

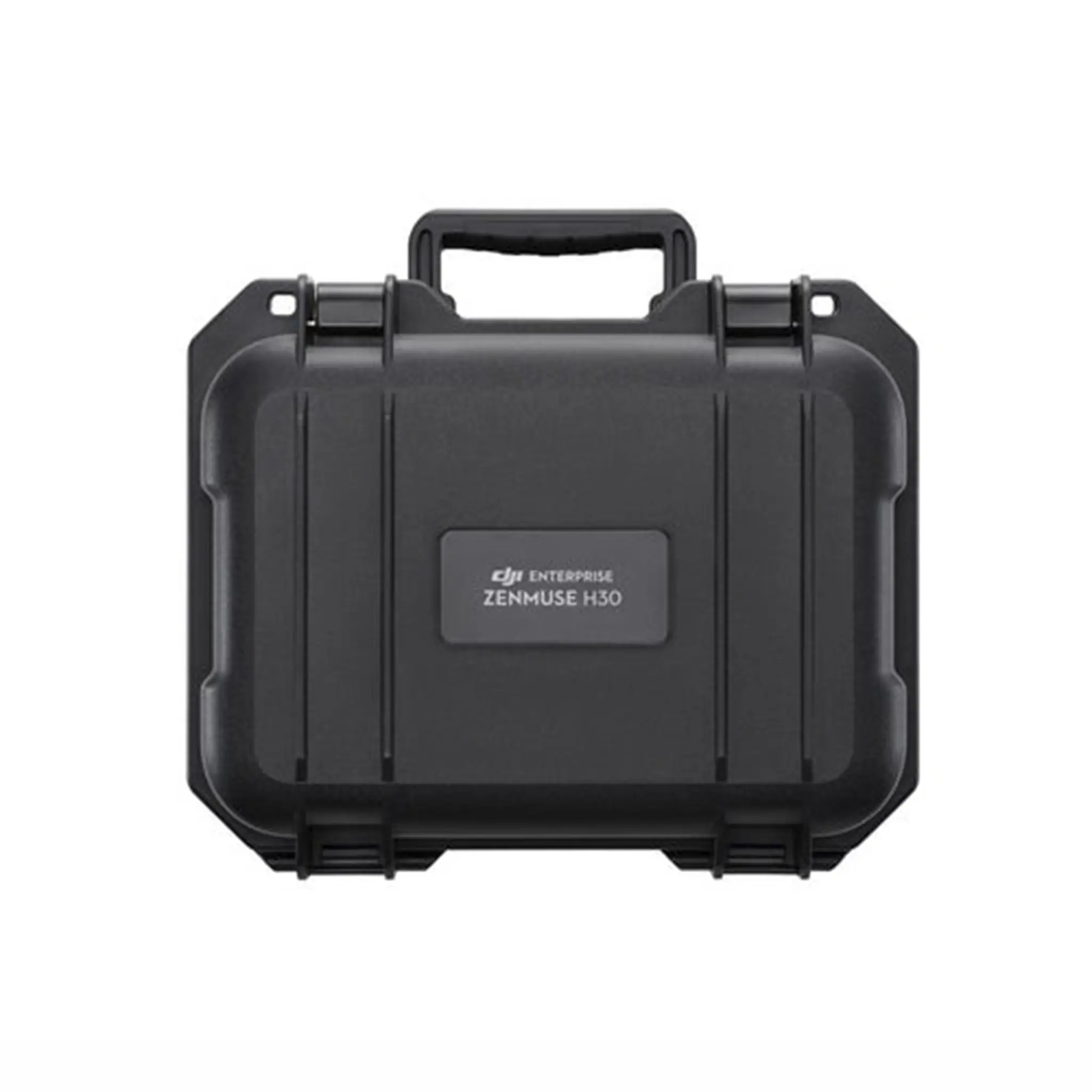

7. Bewaar de payload in een veiligheidsdoos en houd deze droog en goed geventileerd. De aanbevolen luchtvochtigheid is tussen de 40% en 50%.

De producten zijn geschikt voor een breed scala aan gebieden, waaronder, maar niet beperkt tot, geothermische inspectie, brandbestrijding en zoek- en reddingsacties, brandpreventie in bossen, bescherming van wilde dieren, inspectie van elektriciteitslijnen, inspectie van olie en gas, handhaving van verkeerswetten, inspectie van faciliteiten en inspectie van infrastructuur.

High Gain-modus biedt nauwkeurigere temperatuurmeetmogelijkheden, met een meetbereik van -20° tot 150° C (-4° tot 302° F).
Low Gain-modus biedt een breder temperatuurmeetbereik, van 0° tot 600° C (32° tot 1112° F).
High-Res-modus is ontworpen voor het observeren van objecten met kleine temperatuurverschillen, waardoor het onderwerp duidelijker opvalt. Temperatuurmeting wordt in deze modus niet ondersteund.

Spotmeting: Tik op een willekeurig punt in het beeld van de infrarood thermische camera om de temperatuur van dat punt weer te geven.
Temperatuurmeting van het middelpunt: Tik op het middelpunt in het beeld van de infrarood thermische camera om de temperatuur op dat punt weer te geven voor nauwkeurigere metingen. Tikken buiten het middelpunt verlaat de ‌modus voor Temperatuurmeting van het middelpunt.
Oppervlaktemeting: Kader om een gebied te selecteren in het beeld van de infrarood thermische camera om de hoogste en laagste temperaturen binnen dat gebied weer te geven, samen met hun locaties.

Flat-Field Calibration wordt gebruikt om de kwaliteit van thermische beelden te optimaliseren, zodat temperatuurveranderingen gemakkelijker kunnen worden waargenomen. U kunt ervoor kiezen om FFC handmatig in te schakelen door de automatische FFC-aanpassing in de instellingen uit te schakelen.

Het is niet aanbevolen om continu handmatige FFC uit te voeren zonder pauze, aangezien dit kan leiden tot ongelijke opwarming van de sluiter van de infrarood thermische camera, wat resulteert in een inconsistent beeld. Als dit gebeurt, voer dan om de 30 seconden een FFC uit, en het beeld zou weer normaal moeten worden.

In een windloze laboratoriumomgeving van 25°C (77°F), waarbij een blackbody onderwerp vanuit een afstand van 13 meter wordt waargenomen:
Zonder het geïnstalleerde infrarode densiteitsfilter is de meetnauwkeurigheid in de High Gain-modus ±2° C of ±2%, en in de Low Gain-modus is het ±5° C of ±3% (welk ook groter is).
Met het geïnstalleerde infrarode densiteitsfilter is de meetnauwkeurigheid voor temperaturen ≤ 1000° C (1832° F) ±80° C (176° F) of ±8%; voor temperaturen > 1000° C (1832° F) is het ±100° C (212° F) of ±10% (welk ook groter is).

De minimale scherpstelafstand is 13 meter. Binnen 13 meter wordt de nauwkeurigheid van de temperatuurmetingen niet beïnvloed, maar is het beeld onscherp. Het wordt aanbevolen om een scherpstelafstand van meer dan 13 meter aan te houden.

Je kunt DTAT3 (DJI Thermal Analysis Tool 3) V3.3.0 of hoger gebruiken.

Het is de native sensorgrootte met een resolutie van 1280×1024.

Deze functie maakt het mogelijk om scherpe beelden vast te leggen wanneer de infrarood thermische camera op 5× zoom of hoger is.

Factoren zoals de emissiviteit van het onderwerp, afstand, omgevings temperatuur en luchtvochtigheid kunnen de nauwkeurigheid van temperatuurmetingen beïnvloeden.

Infrarode temperatuurmeetparameters kunnen worden ingesteld in de DJI Pilot 2-app. De app ondersteunt automatische uitlezing van laserafstandmeting en omgevings-temperatuurwaarden, evenals handmatige instelling van de emissiviteit van objecten en omgevingsvochtigheidswaarden om de temperatuurmeetresultaten te corrigeren.

H30T sluit automatisch de sluiter wanneer het omstandigheden detecteert die brandwonden op de infraroodsensor kunnen veroorzaken. Echter, de softwaredetectie kan falen. Richt de lens van de infraroodthermische camera niet op hoge-energiebronnen, zoals de zon, lava of laserstralen. Anders kan dit de camera beschadigen en onherstelbare schade veroorzaken.

Het verlengt het temperatuurmeetbereik van de thermische imagingmodule tot 0° tot 1600° C (32° tot 2912° F), waardoor een effectievere beoordeling van temperatuurvariaties en een snelle lokalisatie van punten met hoge temperaturen mogelijk wordt. Na het installeren van het infrarooddichtheidsfilter is er een vermindering van de IR-signaalontvangst, wat ook de beeldkwaliteit degradeert. Het is niet geschikt voor het observeren van onderwerpen bij normale temperaturen en het wordt aanbevolen om het te gebruiken in de Low Gain-modus.

Het verbetert de beeldkwaliteit bij weinig licht, waardoor duidelijkere en nauwkeurigere visuele informatie wordt gepresenteerd om efficiëntie en precisie tijdens nachtelijke operaties te waarborgen.

De Nachtweergave-modus van de H30T ondersteunt aanpassingen van 25fps, 15fps en 5fps, met een maximum ISO van 819.200, wat betere ruisonderdrukking biedt en ondersteuning voor NIR-verlichting.

Hogere ruisonderdrukkingsniveaus resulteren in lagere framerates, langere belichtingtijden en hogere gevoeligheid, samen met sterkere ruisonderdrukkingsprestaties. Door de verminderde framerate is de soepelheid van de live feed dienovereenkomstig verminderd.

Elektronische ontblurring is een beeldverwerkingstechniek die is ontworpen om beeldonscherpte en neveleffecten te verminderen die worden veroorzaakt door lichtverstrooiing, atmosferische vochtigheid en andere factoren. Het maakt gebruik van computeralgoritmen om beelden te optimaliseren en te herstellen, waardoor hun helderheid en kwaliteit wordt verbeterd. Elektronische ontblurring op laag niveau is voornamelijk voor milde nevelcondities, terwijl elektronische ontblurring op hoog niveau kan omgaan met situaties zoals nevel na regen en gematigde nevel.

Nee. Elektronische dehazing is bedoeld voor mistige omstandigheden overdag, terwijl de Nachtmodus bedoeld is voor weinig licht ‘s nachts. Beide vereisen beeldverwerking, maar wegens de verschillende toepassingsscenario’s en doeleinden zouden hun effecten conflicteren, daarom worden ze niet tegelijkertijd ondersteund.

Zoomcamera’s observeren typisch onderwerpen die verder weg zijn en zijn meer vatbaar voor de effecten van regen, mist en nevel in de lucht. Daarom wordt elektronische ontneveling voornamelijk aangeboden voor de zoomcamera.

Het ondersteunt tot 15× zoom.

De Smart Capture-modus stelt de camera in staat om parameters automatisch aan te passen op basis van verschillende scènes en lichtomstandigheden om hogere kwaliteit fotoresultaten te bereiken. De opnamesnelheid kan echter trager zijn in vergelijking met de Enkele Opname-modus. Smart Capture is geschikt voor alle scenario’s.

De H30-serie ondersteunt algemeen opmeten en in kaart brengen met een nauwkeurigheid van ≤ 10 cm.*

^{* Gemeten onder de volgende voorwaarden in een DJI laboratoriumomgeving: Zenmuse H30 gemonteerd op een Matrice 350 RTK en ingeschakeld. Gebruikmakend van DJI Pilot 2’s Area Route om de vluchtroute te plannen. RTK in de FIX-status. De relatieve hoogte was ingesteld op 80 m, de vliegsnelheid op 10 m/s, de gimbal hoek op -90°, en elk recht segment van de vluchtroute was minder dan 1500 m. Het veld bevatte objecten met duidelijke hoekige kenmerken en gebruikte blootgestelde controlepunten op harde grond die conform het diffuse reflectiemodel waren. Nabehandeling met DJI Terra behaalde een horizontale nauwkeurigheid van 10 cm.}

Voor de zoomcamera is de minimale scherpstelafstand 1,5 meter onder 5× zoom, 5 meter tussen 5× en 20×, en 10 meter boven 20× zoom. De groothoekcamera heeft een minimale scherpstelafstand van 1 meter.

Het schakelt de live feed om naar een grijswaardenafbeelding door het IR-filter te verwijderen, waardoor het contrast tussen lichte en donkere gebieden wordt versterkt, waardoor het gemakkelijker wordt om onderwerpen te lokaliseren.

^{IR Light wordt alleen ondersteund bij het gebruik van de zoomcamera.}

De NIR-hulplamp biedt aanvullende NIR-verlichting in omgevingen met weinig licht (minder dan 1 lux, halve maan), wat de veiligheid bij observaties ’s nachts en bij zoek- en reddingsoperaties verbetert.

^{NIR-hulplamp wordt alleen ondersteund bij het gebruik van de zoomcamera en alleen nadat het vliegtuig is opgestegen. Als de NIR-hulplamp eerst wordt ingeschakeld, zal het IR-licht ook gelijktijdig starten.}

1. In omgevingen met weinig licht/donker (bijv. stedelijke gebieden ‘s nachts) is de Nachtmodus voldoende. Het is niet aan te raden om het NIR-hulplicht in deze omstandigheden te activeren, omdat dit kan leiden tot witverkleuring van de afbeelding en verminderde contrast.
‌2. Bij observatie op afstanden van meer dan 200 meter in omstandigheden met weinig licht/donker of bij weersomstandigheden zoals regen of mist, kan de achterwaartse verstrooiing van licht door het Tyndall-effect van de deeltjes in de lucht leiden tot witverkleuring van de afbeelding en verminderde contrast.‌

Het bereik is 3-3000 m, met de bovengrens van de meetafstand zijnde 3000 meter en de ondergrens zijnde 3 meter.
Bereik voor gangbare objecten: graslanden 2000 m, bossen 1900 m, wegoppervlakken 1700 m.*

<sup>Gegevens gemeten in een DJI-laboratorium. De afstandsmeetinformatie kan variëren op basis van het materiaal en de vorm van het geteste object, evenals de invloed van de gimbalhoek, omgevingslicht en weersomstandigheden zoals regen of mist. Als een laserpuls meerdere doelen raakt, wordt de energie verspreid, wat de meetbare afstand kan verkorten.
* Testomstandigheden: Vlak oppervlak onderwerp, onderwerpgrootte groter dan de diameter van de laserstraal, atmosferische zichtbaarheid van 23 km (korter bereik in heldere omstandigheden vergeleken met bewolkt), laser raakt onder een schuine hoek (met een invalshoek van ongeveer 0,2 radialen).</sup>

1. Weersomstandigheden zoals regen, mist, nevel of sneeuw.
2. Speculaire reflecterende objecten en totaal reflecterende objecten.
3. Complexe scènes met meerdere onderwerpen.

Na het manoeuvreren van het vliegtuig in de voorwaartse, achterwaartse, linker en rechter richting gedurende ongeveer 10 seconden, kan de Zenmuse H30 Serie een nauwkeurigheid van 20 meter bereiken op een afstand van 1 kilometer.
