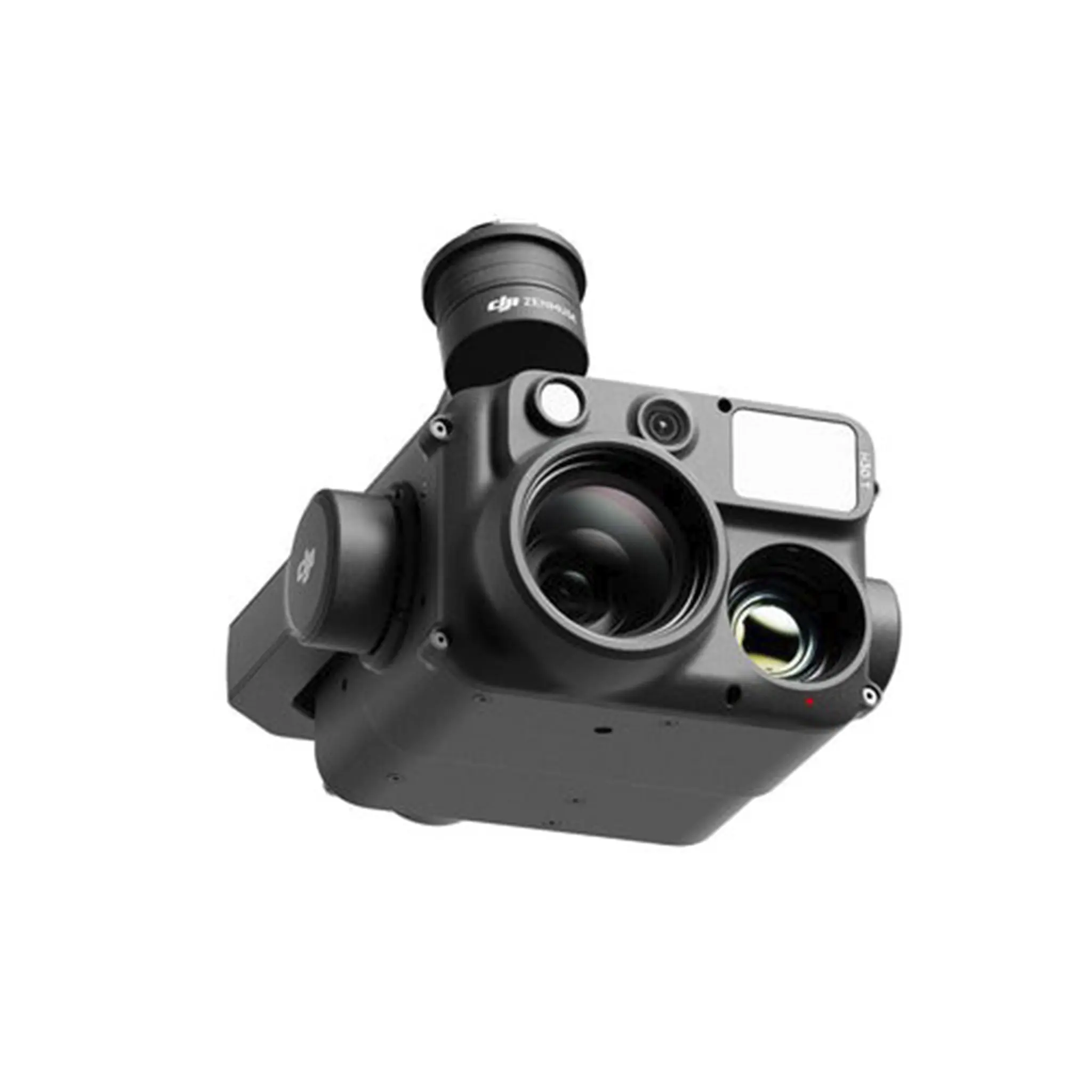

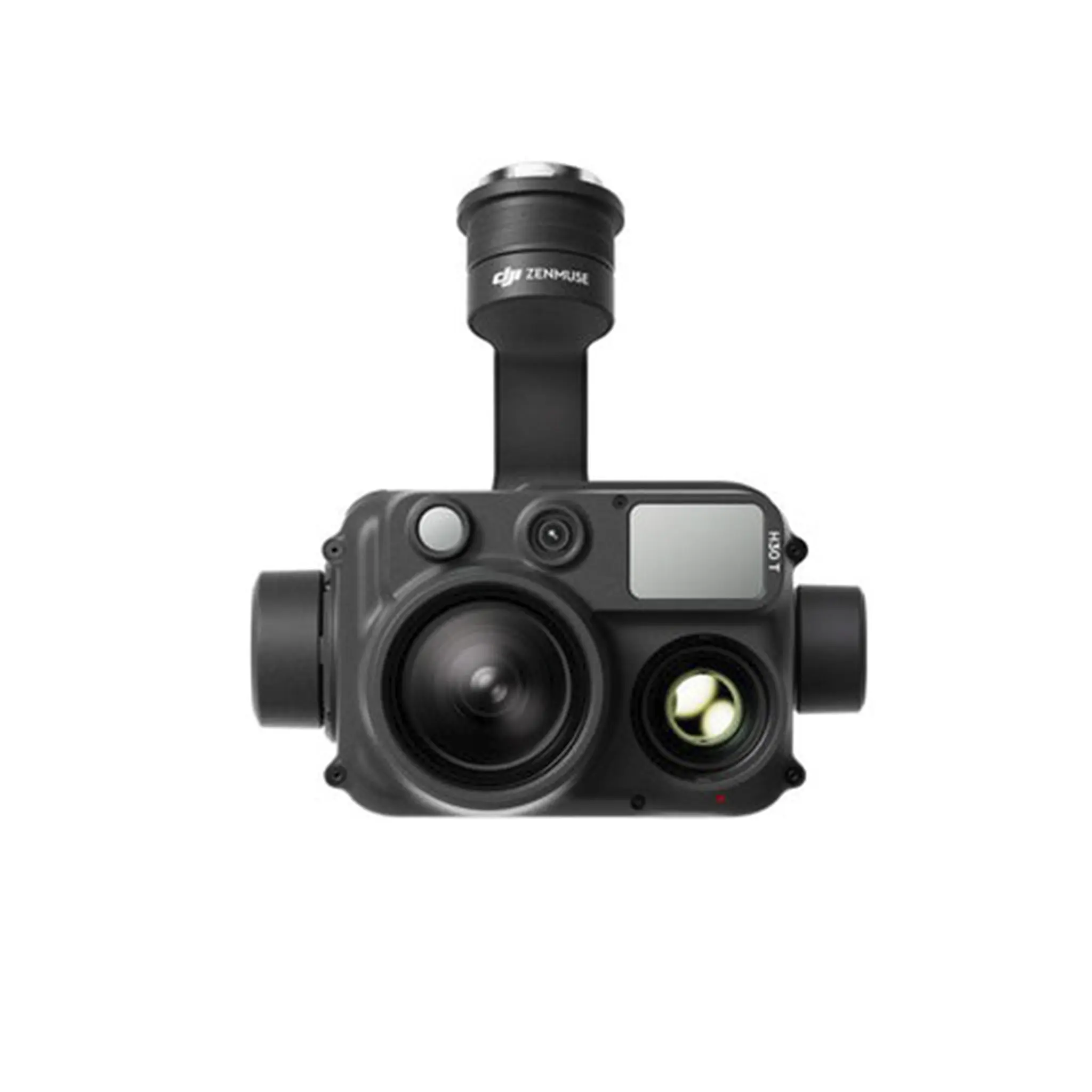

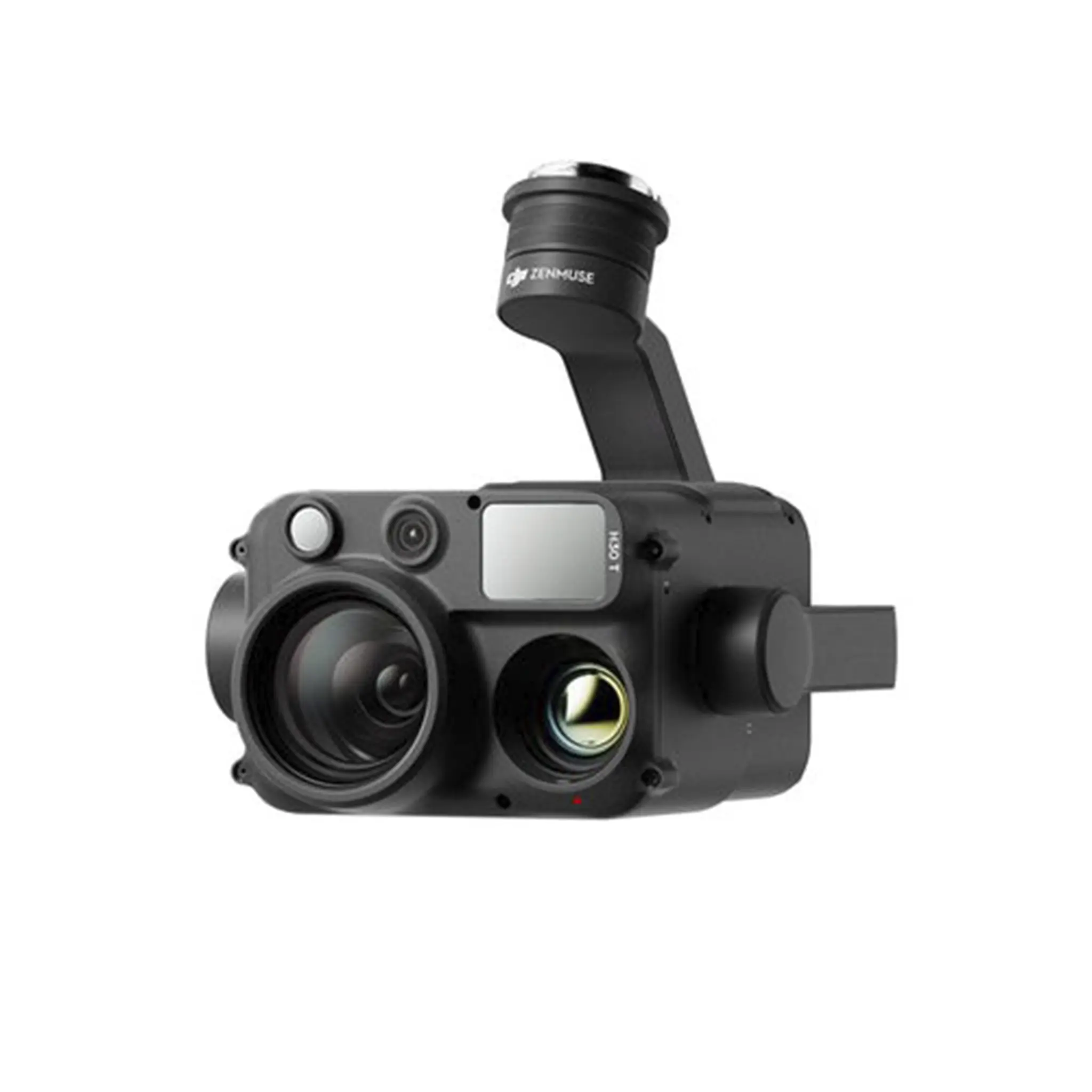

De Zenmuse H30-serie heeft 2 modellen: Zenmuse H30 (vier modules: een groothoekcamera, een zoomcamera, een lasermeterrangefinder en een NIR-hulplamp) en Zenmuse H30T (vijf modules: een groothoekcamera, een zoomcamera, een lasermeterrangefinder, een infrarood thermische camera en een NIR-hulplamp).

Matrice 400, Matrice 350 RTK en Matrice 300 RTK (Matrice 300 RTK vereist DJI RC Plus). Voordat u deze gebruikt, moet u de firmware van de drone en de afstandsbediening upgraden naar de nieuwste versie.

Elke payload van de Zenmuse H30-serie kan op elke gimbalpoort van Matrice 400, Matrice 350 RTK of Matrice 300 RTK worden gemonteerd.

1. Verbeterde zichtbare lichtmogelijkheden: Ondersteunt tot 34× optische zoom en 400× digitale zoom.
2. Verbeterde infrarood thermische camera: Resolutie verhoogd van 640×512 naar 1280×1024; heeft de High-Res-modus voor betere observatie van objecten met kleine temperatuurverschillen; uitgebreid temperatuur meetbereik van -20° tot 1600° C (-4° tot 2912° F).*
3. Verbeterde mogelijkheden voor nachtopnames, met instelbare framerates van 25fps, 15fps en 5fps; en beschikt over een NIR-hulplamp.
4. Uitgebreid bereik van de lasermeterrangefinder tot 3000 meter.
5. Ondersteunt Smart Capture.
6. Ondersteunt elektronische dehazing.
7. Biedt video-foreground stabilisatie, wat de efficiëntie bij operaties zoals inspecties van elektriciteitslijnen verhoogt.

^{* Met een geïnstalleerd infrarooddichtheidsfilter kan de maximale meettemperatuur 1600° C (2912° F) bereiken.}

IP54.

^{Onder gecontroleerde laboratoriumomstandigheden kan de Zenmuse H30-serie een IP54-beschermingsclassificatie behalen volgens de IEC60529-norm. De IP-classificatie is niet permanent effectief en kan in de loop van de tijd afnemen door slijtage van het product.}

Tot 34× optische zoom en 400× digitale zoom.

Zoomcamera:
7328×5496, 3664×2748
Groothoekcamera:
8064×6048, 4032×3024
Infrarood thermische camera:
1280×1024

MP4, en H.264 en H.265 codecs.

VBR staat voor Variable Bitrate, dat lagere bitrates biedt voor statische scènes en hogere bitrates voor dynamische scènes. Dit zorgt voor optimale beeldkwaliteit in verschillende opnamescenario’s, maar vereist een microSD-kaart die in staat is hoge piekbitarates aan te kunnen. CBR staat voor Constant Bitrate, waar de bitrate constant blijft, ongeacht de scène, en de schrijfsnelheden voor de microSD-kaart consistenter zijn.

Pre-recording is een functie die het apparaat in staat stelt om een segment video voor een bepaalde duur op te slaan voordat de gebruiker begint met opnemen. Wanneer de opname begint, wordt de opgeslagen inhoud in de video opgenomen, zodat overmatig gebruik van microSD-kaart ruimte wordt voorkomen.
Doel: Met ingeschakelde pre-recording kan het apparaat zelfs als de opname begint nadat een gebeurtenis al is begonnen, de momenten vóór het starten van de opname opslaan op de microSD-kaart, zodat potentiële kritieke informatie niet verloren gaat.

Twee uur. De opname stopt automatisch na twee uur.

Ja.

1. Richt de camerabrowser niet op energiebronnen met hoge energie, zoals de zon, lava of laserstralen. De temperatuur van de te observeren onderwerpen mag niet hoger zijn dan 800° C (1472° F) (wanneer het infrarooddichtheidsfilter niet is geïnstalleerd). Anders kan dit de infraroodsensor verbranden en onherstelbare schade veroorzaken.
2. Plaats het product niet in direct zonlicht, op plaatsen met slechte ventilatie of in de buurt van een warmtebron zoals een verwarming.
3. Zet de gimbal en camera niet herhaaldelijk aan of uit. Wacht na het uitschakelen minstens 30 seconden voordat je deze weer inschakelt. Anders kan dit de levensduur van de chips van de camera beïnvloeden.
4. Verwissel de microSD-kaart niet tijdens gebruik.
5. Raak het oppervlak van de lens niet met je hand aan. Wees voorzichtig om te voorkomen dat je het oppervlak van de lens met scherpe voorwerpen kras. Anders kan de beeldkwaliteit worden beïnvloed.
6. Maak het oppervlak van de cameralenzen schoon met een zachte, droge, schone doek. Gebruik geen alkalische schoonmaakmiddelen.
7. Bewaar de payload in een veiligheidsbox en houd deze droog en goed geventileerd. De aanbevolen omgeving vochtigheid ligt tussen de 40% en 50%.

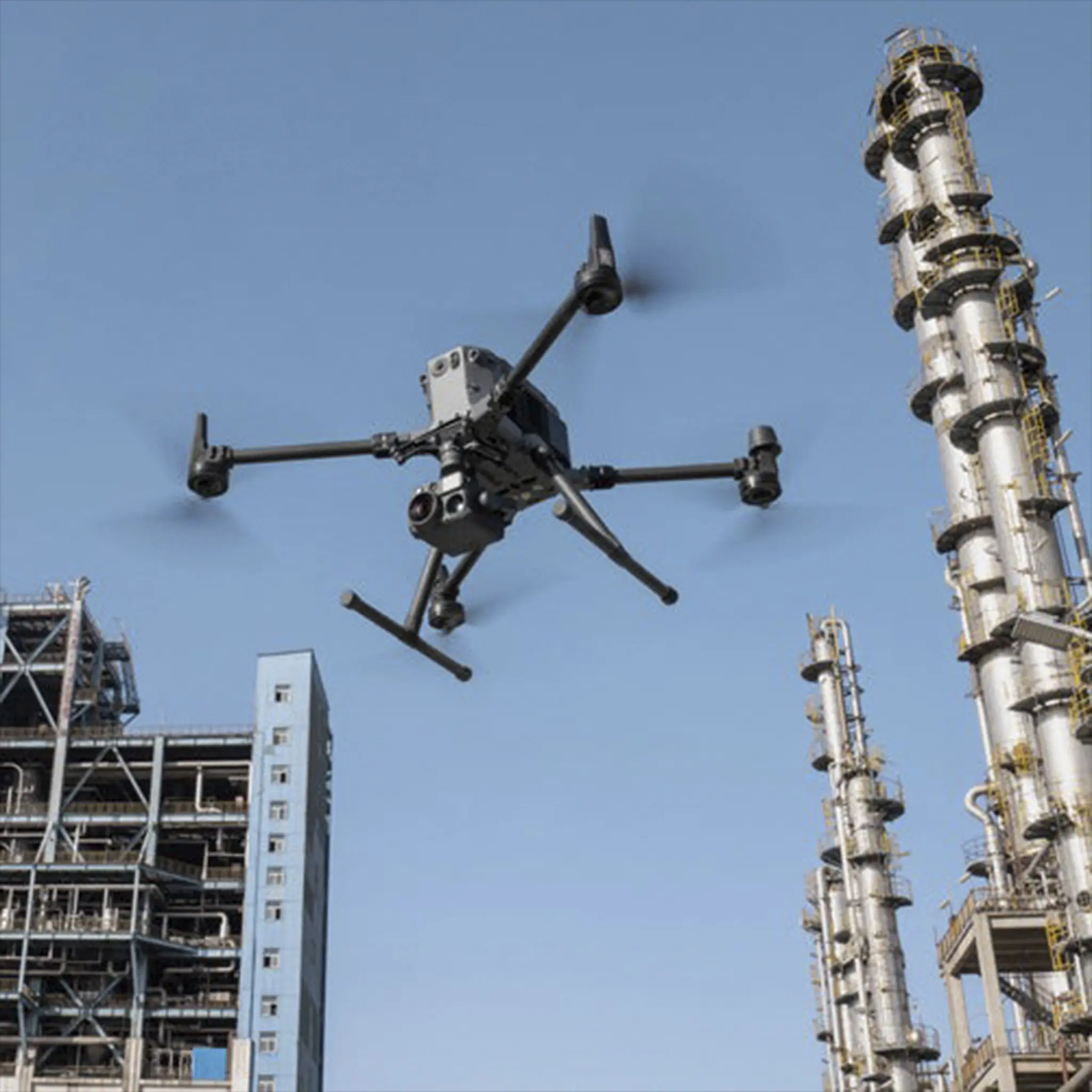

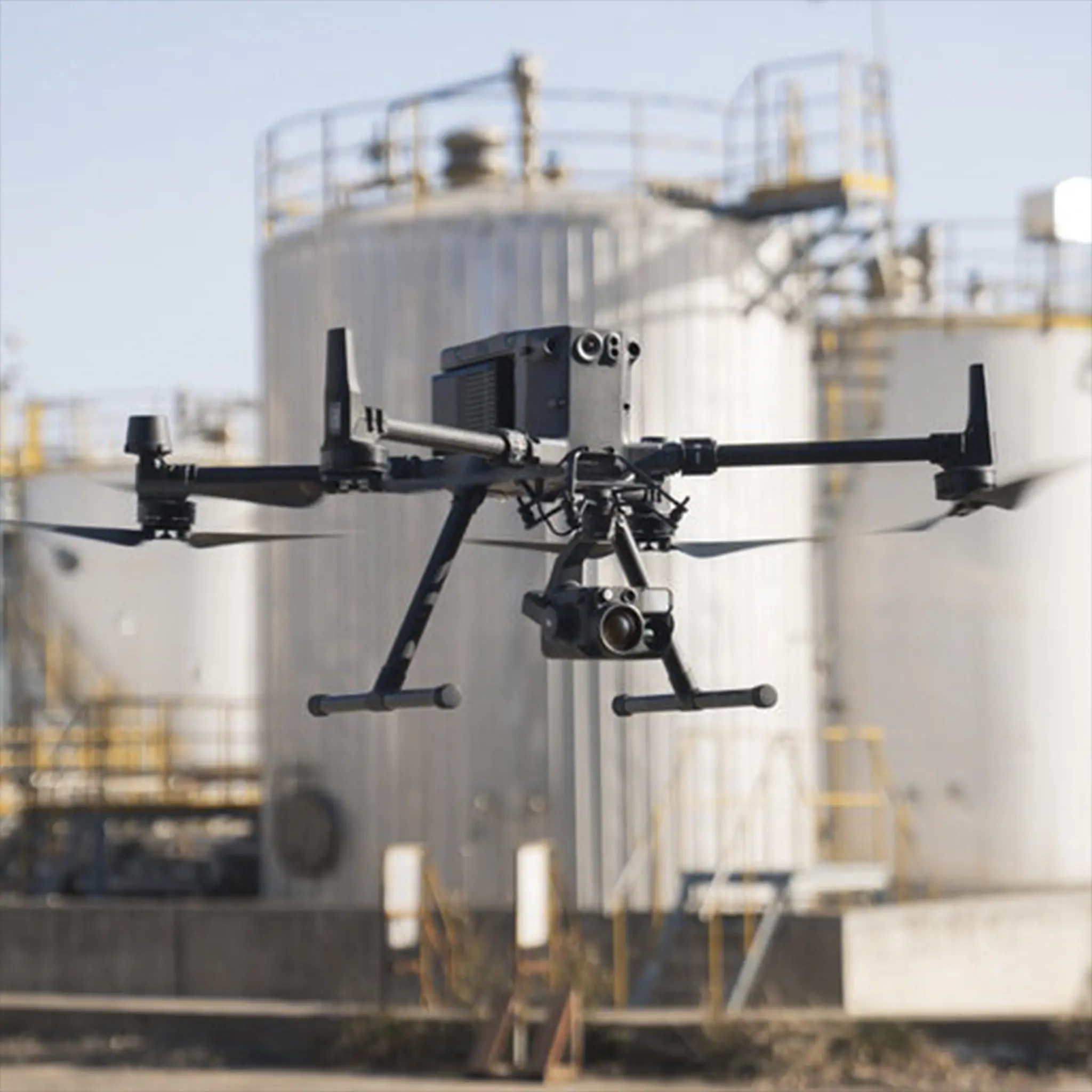

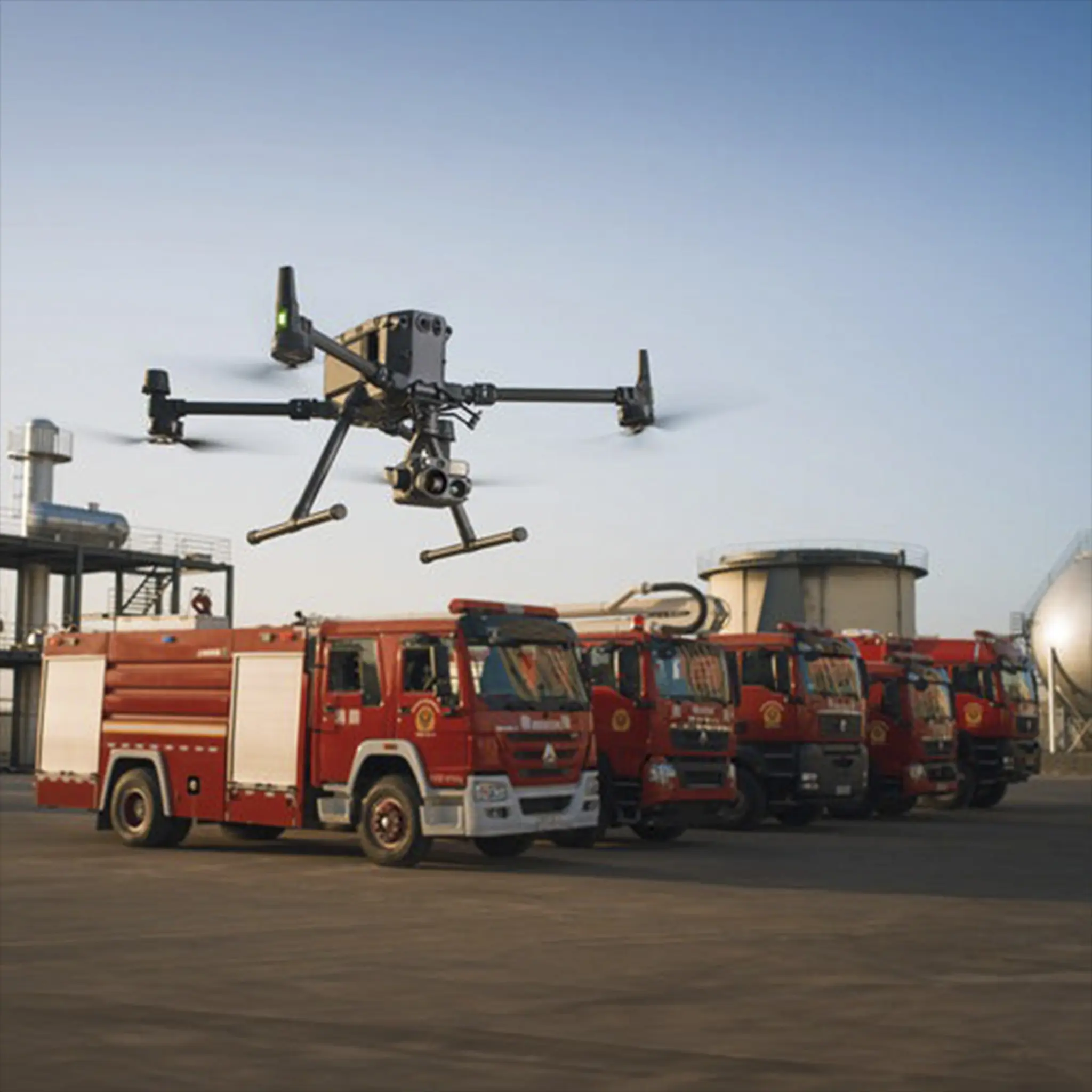

De producten zijn geschikt voor een breed scala aan gebieden, inclusief maar niet beperkt tot geothermische inspectie, brandbestrijding en zoek- en reddingsoperaties, bosbrandpreventie, bescherming van wilde dieren, inspectie van elektriciteitslijnen, inspectie van olie en gas, verkeershandhaving, faciliteiteninspectie en infrastructuurinspectie.

High Gain-modus biedt meer nauwkeurige temperatuur meetmogelijkheden, met een meetbereik van -20° tot 150° C (-4° tot 302° F).
Low Gain-modus biedt een breder temperatuur meetbereik, van 0° tot 600° C (32° tot 1112° F).
High-Res-modus is ontworpen voor het observeren van objecten met kleine temperatuurverschillen, waardoor het onderwerp duidelijker naar voren komt. Temperatuurmeting wordt in deze modus niet ondersteund.

Spotmeting: Tik op elk punt in het infrarood thermische camerabeeld om de temperatuur van dat punt weer te geven.
Temperatuurmeting van het middelpunt: Tik op het middelpunt in het infrarood thermische camerabeeld om de temperatuur op dat punt weer te geven voor nauwkeurigere metingen. Tikken buiten het middelpunt verlaat de ‌Temperatuurmeting van het middelpunt modus.
Area-meting: Kader om een bepaald gebied in het infrarood thermische camerabeeld te selecteren om de hoogste en laagste temperaturen binnen dat gebied weer te geven, samen met hun locaties.

Flat-Field Calibration wordt gebruikt om de kwaliteit van thermische beelden te optimaliseren, zodat temperatuurveranderingen gemakkelijker kunnen worden waargenomen. Je kunt ervoor kiezen om FFC handmatig in te schakelen door de automatische FFC-aanpassing in de instellingen uit te schakelen.

Het wordt niet aanbevolen om continu handmatige FFC uit te voeren zonder pauze, aangezien dit kan veroorzaken dat de sluiter van de infrarood thermische camera ongelijkmatig verwarmt, wat resulteert in een inconsistent beeld. Als dit gebeurt, voer dan eens elke 30 seconden een FFC uit, en het beeld zou normaal moeten terugkeren.

In een windstille laboratoriumomgeving van 25°C (77°F), bij het observeren van een black-body onderwerp van een afstand van 13 meter:
Zonder geïnstalleerd infrarooddichtheidsfilter, is de meetnauwkeurigheid in de High Gain-modus ±2° C of ±2%, en in de Low Gain-modus is het ±5° C of ±3% (welke het grootst is).
Met het geïnstalleerde infrarooddichtheidsfilter is de meetnauwkeurigheid voor temperaturen ≤ 1000° C (1832° F) ±80° C (176° F) of ±8%; voor temperaturen > 1000° C (1832° F), is het ±100° C (212° F) of ±10% (welke het grootst is).

De minimale focusafstand is 13 meter. Binnen 13 meter wordt de nauwkeurigheid van temperatuurmetingen niet beïnvloed, maar het beeld zal onscherp zijn. Het wordt aanbevolen om een focusafstand van meer dan 13 meter aan te houden.

Je kunt DTAT3 (DJI Thermal Analysis Tool 3) V3.3.0 of later gebruiken.

Het is de oorspronkelijke sensor grootte met een resolutie van 1280×1024.

Deze functie maakt het mogelijk om duidelijke beelden vast te leggen wanneer de infrarood thermische camera op 5× zoom of hoger staat.

Factoren zoals de emissiviteit van het onderwerp, afstand, omgevings temperatuur en vochtigheid kunnen de nauwkeurigheid van temperatuurmetingen beïnvloeden.

Infrarood temperatuur meetparameters kunnen worden ingesteld in de DJI Pilot 2-app. De app ondersteunt automatische uitlezing van lasermeterrangefinder en omgevings temperatuurwaarden, evenals handmatige instelling van de emissiviteit van het object en de omgevingsvochtigheidwaarden om de temperatuurmeetresultaten te corrigeren.

H30T sluit automatisch de sluiter wanneer deze omstandigheden detecteert die brandwonden aan de infraroodsensor kunnen veroorzaken. Echter, softwaredetectie kan falen. Richt de lens van de infrarood thermische camera niet op energiebronnen met hoge energie, zoals de zon, lava of laserstralen. Anders kan dit de camera beschadigen en onherstelbare schade veroorzaken.

Het breidt het temperatuur meetbereik van de thermische beeldmodule uit tot 0° tot 1600° C (32° tot 2912° F), waardoor meer effectieve temperatuurvariatiebeoordeling en snelle lokalisatie van hoge-temperatuuropunten mogelijk is. Na installatie van het Infrarood Dichtheidsfilter is er een vermindering in IR-signaalontvangst, wat ook de beeldkwaliteit aantast. Het is niet geschikt voor het observeren van onderwerpen bij normale temperaturen en wordt aanbevolen voor gebruik in Low Gain-modus.

Het verbetert de beeldkwaliteit in omstandigheden met weinig licht, en presenteert duidelijkere en nauwkeurigere visuele informatie om efficiëntie en precisie tijdens nachtelijke operaties te waarborgen.

De Nachtmodus van de H30T ondersteunt aanpassingen van 25fps, 15fps en 5fps, met een maximale ISO van 819.200, wat betere ruisonderdrukking biedt en ondersteuning voor NIR-verlichting.

Hogere niveaus van ruisonderdrukking resulteren in lagere framerates, langere belichtingstijden en hogere gevoeligheid, samen met sterkere ruisonderdrukkingsprestaties. Echter, door de verminderde framerate, neemt de gladheid van de livefeed correspondelijkheid af.

Elektronische dehazing is een beeldverwerkingstechniek die is ontworpen om beeldvervaging en haze-effecten veroorzaakt door lichtverstrooiing, atmosferische vochtigheid en andere factoren te verminderen. Het gebruikt computeralgoritmen om beelden te optimaliseren en te herstellen, waardoor hun duidelijkheid en kwaliteit worden verbeterd. Elektronische dehazing op laag niveau is voornamelijk voor milde haze-omstandigheden, terwijl elektronische dehazing op hoog niveau situaties kan aan waar post-regen mist en gematigde haze.

Nee. Elektronische dehazing is bedoeld voor hazige scenarios overdag, terwijl de Nachtmodus bedoeld is voor omstandigheden met weinig licht ’s nachts. Beiden vereisen beeldverwerking, maar vanwege verschillende toepassingsscenario’s en doeleinden zouden hun effecten met elkaar in conflict zijn. Daarom worden ze niet gelijktijdig ondersteund.

Zoomcamera’s observeren doorgaans onderwerpen die verder weg zijn en zijn kwetsbaarder voor de effecten van regen, mist en haze in de lucht. Daarom wordt elektronische dehazing voornamelijk aangeboden voor de zoomcamera.

Het ondersteunt tot 15× zoom.

De Smart Capture-modus stelt de camera in staat om parameters automatisch aan te passen op basis van verschillende scènes en lichtomstandigheden om hogere kwaliteit fotoresultaten te behalen. Echter, de opnamesnelheid kan trager zijn in vergelijking met de Enkelvoudige Opname-modus. Smart Capture is geschikt voor alle scenario’s.

De H30-serie ondersteunt algemene inmeting en kaarten met een nauwkeurigheid van ≤ 10 cm.*

^{* Gemeten onder de volgende omstandigheden in een DJI laboratoriumomgeving: Zenmuse H30 gemonteerd op een Matrice 350 RTK en ingeschakeld. Gebruikmakend van DJI Pilot 2’s Area Route om de vluchtroute te plannen. RTK in de FIX-status. De relatieve hoogte was ingesteld op 80 m, vlucht snelheid op 10 m/s, gimbal helling op -90°, en elk recht segment van de vluchtroute was minder dan 1500 m. Het veld bevatte objecten met duidelijke hoekige kenmerken, en gebruikte blootgestelde hard-grond controlepunten die voldeden aan het diffuse reflectiemodel. Nabewerking met DJI Terra bereikte een horizontale nauwkeurigheid van 10 cm.}

Voor de zoomcamera is de minimale focusafstand 1,5 meter beneden 5× zoom, 5 meter tussen 5× en 20×, en 10 meter boven 20× zoom. De groothoekcamera heeft een minimale focusafstand van 1 meter.

Het schakelt de live feed om naar een grijswaardenbeeld door het IR-filter te verwijderen, waardoor het contrast tussen lichte en donkere gebieden wordt versterkt, waardoor het eenvoudiger is om onderwerpen te lokaliseren.

^{IR Light is alleen ondersteund bij het gebruik van de zoomcamera.}

De NIR-hulplamp biedt extra NIR-verlichting in omgevingen met weinig licht (minder dan 1 lux, halve maan), wat de nachtelijke veiligheidsobservaties en zoek- en reddingsoperaties verbetert.

^{NIR Hulplamp wordt alleen ondersteund bij het gebruik van de zoomcamera en alleen nadat het vliegtuig is opgestegen. Als de NIR Hulplamp eerst wordt ingeschakeld, zal de IR Light ook gelijktijdig starten.}

1. In omgevingen met weinig licht/duister (bijv. stedelijke gebieden ’s nachts), is de Nachtmodus voldoende. Het wordt niet aanbevolen om de NIR-Hulplamp in deze omstandigheden in te schakelen, aangezien dit kan leiden tot het oplichten van het beeld en vermindering van het contrast.
2. Bij het observeren op afstanden van meer dan 200 meter in omstandigheden met weinig licht/duister of in weersomstandigheden zoals regen of mist, kan de achterwaartse verstrooiing van licht door de Tyndall-effect van de deeltjes in de lucht leiden tot het oplichten van het beeld en vermindering van het contrast.

Het bereik is 3-3000 m, met de bovengrens van de meetafstand van 3000 meter en de ondergrens van 3 meter.
Bereik voor gewone objecten: graslanden 2000 m, bossen 1900 m, wegoppervlakken 1700 m.*

<sup>Data gemeten in een DJI-laboratorium. De bereikgegevens kunnen variëren op basis van het materiaal en de vorm van het geteste object, evenals de invloed van de gimbalhoek, omgevingslicht en weersomstandigheden zoals regen of mist. Als een laserpuls meerdere doelen raakt, wordt de energie verspreid, wat de meetbare afstand kan verminderen.
* Testomstandigheden: vlak oppervlak onderwerp, onderwerp grootte die de diameter van de laserstraal overschrijdt, atmosferische zichtbaarheid van 23 km (korte afstand onder heldere omstandigheden vergeleken met bewolkte), laser raakt onder een hellingshoek (met een invalshoek van ongeveer 0,2 radianen).</sup>

1. Weersomstandigheden zoals regen, mist, nevel of sneeuw.
2. Specular reflecterende objecten en totaal reflecterende objecten.
3. Complexe scènes met meerdere onderwerpen.

Na het manoeuvreren van het vliegtuig voorwaarts, achterwaarts, links en rechts gedurende ongeveer 10 seconden, kan de Zenmuse H30-serie een pinpoint-nauwkeurigheid van 20 meter bereiken op een afstand van 1 kilometer.
